EU5 (2023)

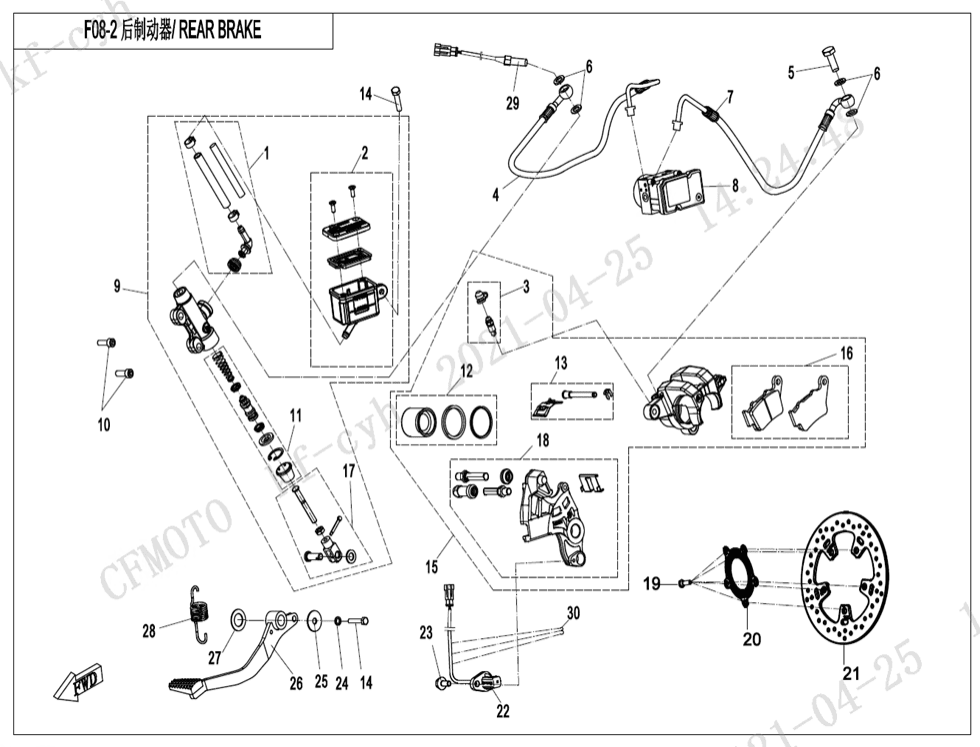

F08‑2 REAR BRAKE
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FLUID NOZZLE, REAR BRAKE PUMPA000-0802J0-10000 |
Počet 1 | Cena 3 482 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FLUID RESERVOIR,REAR BRAKE PUMPA000-0802C0 |
Počet 1 | Cena 1 233 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT PLUG, OIL DRAINA000-0801W0 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FLUID OUTLET PIPE ，REAR BRAKE6NT1-081030 |
Počet 1 | Cena 1 262 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6NTV-081030-4102-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BANJO BOLTA000-080101-2000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 4 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL INLET PIPE, REAR BRAKE6NT1-081040-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT BRAKE FLUID INTAKE HOSE6NTV-081040-4102-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MABA000-081400 |
Počet 1 | Cena 18 962 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MAB EXECUTION UNIT6NTV-081300-4100-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky MASTER CYLINDER, REAR BRAKE6NTG-081050 |
Počet 1 | Cena 8 850 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)30102-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PISTON, REAR BRAKE PUMPA000-0802G0 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PISTON,REAR BRAKE CALIPERA000-0802E0 |
Počet 1 | Cena 1 755 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GUIDE ROD,REAR BRAKE CALIPERA000-0802H0 |
Počet 1 | Cena 1 930 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR BRAKE CALIPER6NTG-081060 |
Počet 1 | Cena 10 311 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR BRAKE PADA000-0801D0 |
Počet 1 | Cena 1 800 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PUSH BRACKET,REAR BRAKE PUMPA000-0802F0 |
Počet 1 | Cena 667 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, REAR BRAKE CALIPER6NTJ-0802D0 |
Počet 1 | Cena 4 657 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT, BRAKE DISCA000-080003-10000 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky REAR BRAKE DISC6NQV-080006-2600 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPEED SENSOR6KMV-080004-8500-M1 |
Počet 1 | Cena 1 888 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky WASHER 1A000-080006-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY6NT1-080500 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WASHER 2A000-080007-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky RETURN SPRING6NTG-080005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR BRAKE LIGHT SWITCH6NTV-081070-9300-M1 |
Počet 1 | Cena 1 496 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RUBBER OIL HOSE CLIP6KM#-080002-8000 |
Počet 1 | Cena 29,04 Kč |
