EU5 (2023)

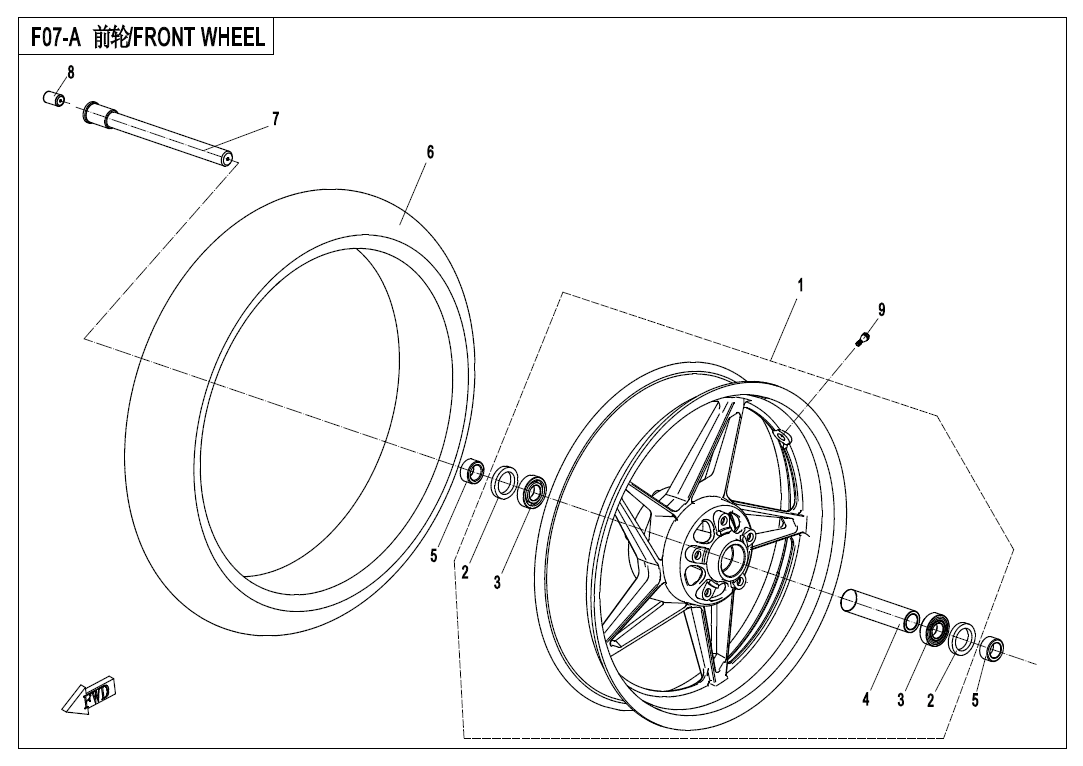

F07 FRONT WHEEL
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT RIM ASSY MATTE BLACK6NTV-070100-6001-0B200 |
Počet 1 | Cena 12 807 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OIL SEAL, GB9877.1, FB30×42×730501-030800N |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Ložisko30400-02082 |
Počet 2 | Cena 421 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CENTER SPACER, FRONT RIM6NQV-071102-2000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, FRONT AXLEA000-070002 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Pneumatika30705-1751 |
Počet 1 | Cena 4 208 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky AXLE, FRONT WHEEL, KYBA000-070001 |
Počet 1 | Cena 798 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER PLUG, FRONT WHEEL AXLEA000-050016 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 1 | Cena 43,52 Kč |
