EU5 (2023)

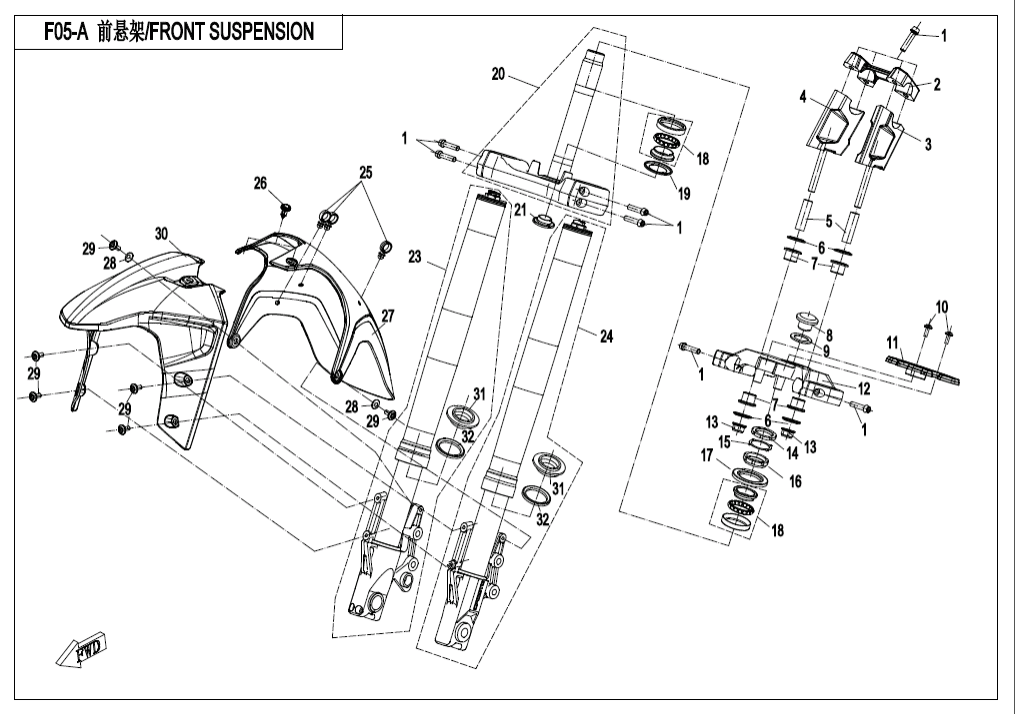

F05 FRONT SUSPENSION
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREWA000-050018 |
Počet 10 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PRESS COVER, HANDLEBAR6NTV-050002-2400 Alternativy: 6NTV-050002-2401-0B200 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SUPPROT SEAT(LH), HANDLEBAR6NT1-050010-0B200 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SUPPROT SEAT(RH), HANDLEBAR6NT1-050020-0B200 Alternativy: 6NTV-100050-2400-0B200 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LINER, UPPER JOINT PLATE6NT1-050005 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka6KJ0-050005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DAMPER RUBBER, UPPER TRIPLE CLAMP6KJ0-050004 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky FIXING SCREW, UPPER TRIPLE CLAMP6NTA-050003 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PodložkaA000-050004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SCREW M5×14A000-040202 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLIP6NTA-100118-0B200 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6NTV-050001-B100 |
Počet 1 | Cena 4 283 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCK NUT 1A000-050006 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PodložkaA000-050008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOCK NUT 2A000-050007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DUST CAP, UPPER RETAINERA000-050009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEERING BEARING ASSYA000-050100-10000 |
Počet 2 | Cena 711 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ANTI-DUST CAP, LOWER RETAINING RINGA000-050400 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LOWER HOLDER, FRONT FORK?6NTG-050300-0B200 |
Počet 1 | Cena 6 267 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RUBBER PLUG 2A000-050011 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6NTC-050600 |
Počet 1 | Cena 24 968 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT LH SHOCK ABSORBER6NTC-050500 |
Počet 1 | Cena 24 968 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR PART, FRONT FENDER6NT1-050004-0B800 |
Počet 1 | Cena 1 088 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky NYLON GASKET Φ86NTG-050002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky SCREW, CHAIN GUARDA000-060002 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRONT PART, FRONT FENDER6NT1-050003-0BM00 |
Počet 1 | Cena 1 349 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky DUST BOOTS, FRONT SHOCK ABSORBER6NT1-050510 |
Počet 2 | Cena 377 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky OIL SEAL, FRONT SHOCK ABSORBER6NT1-050520 |
Počet 2 | Cena 406 Kč |
