EU5 (2023)

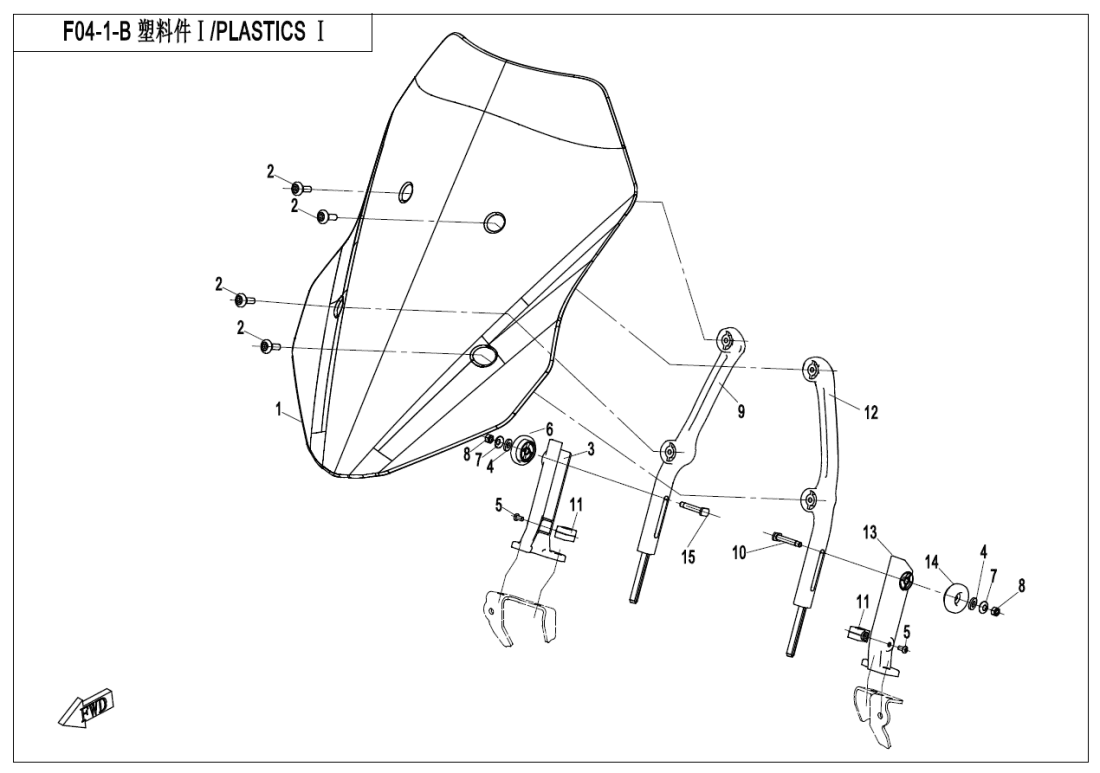

F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD)
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WINDSHIELD6NT1-040102 |
Počet 1 | Cena 2 234 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SCREW, CHAIN GUARDA000-060002 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH BRACKET, WINDSHIELD SILVER WHITE6NT1-041402-0V100 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER HEX SCREW M4×8A010-100102 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH ADJUSTING BUTTON, WINDSHIELD6NT1-041411 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WASHER Φ56NT1-041406 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Matice30200-040810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky RH BRACKET MOVTING LEVER, WINDSHIELD6NT1-041403-1V100 |
Počet 1 | Cena 1 291 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH BRACKET PIN SHAFT, WINDSHIELD6NT1-041315 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FIXED BLOCK, WINDSHIELD BRACKET ROD SILVER WHITE6NT1-041404-0V100 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LH BRACKET MOVTING LEVER, WINDSHIELD6NT1-041303-1V100 |
Počet 1 | Cena 1 291 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH BRACKET, WINDSHIELD SILVER WHITE6NT1-041302-0V100 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH ADJUSTING BUTTON, WINDSHIELD6NT1-041311 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH BRACKET PIN SHAFT, WINDSHIELD6NT1-041415 |
Počet 1 | Cena 58,03 Kč |
