EU5 (2023)

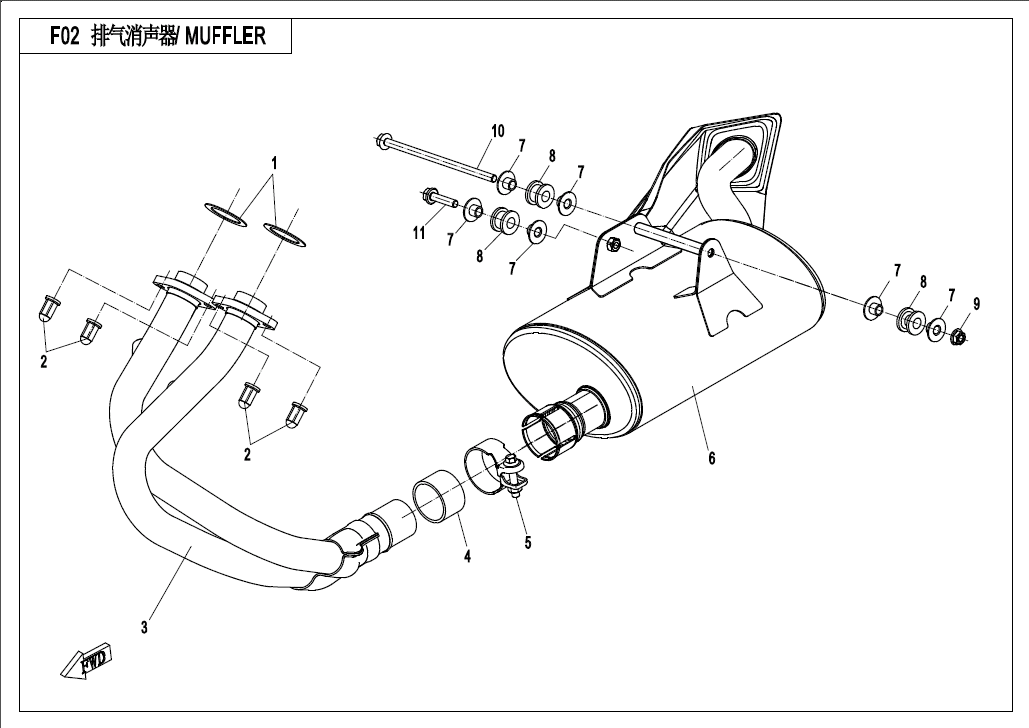

F02 MUFFLER
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GASKET, EXHAUST PIPE0700-022012 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE6NTV-021100-B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE ASSY6NTV-021100-B002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6NQV-021001-B000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP ⅡA000-020600 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky MUFFLER BODY ASSY6NTV-021300-B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Sestava výfuku a tlumiče6NTV-021200-B002 |
Počet 1 | Cena 41 411 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT, MUFFLERA000-020006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč |
