EU5 (2024)

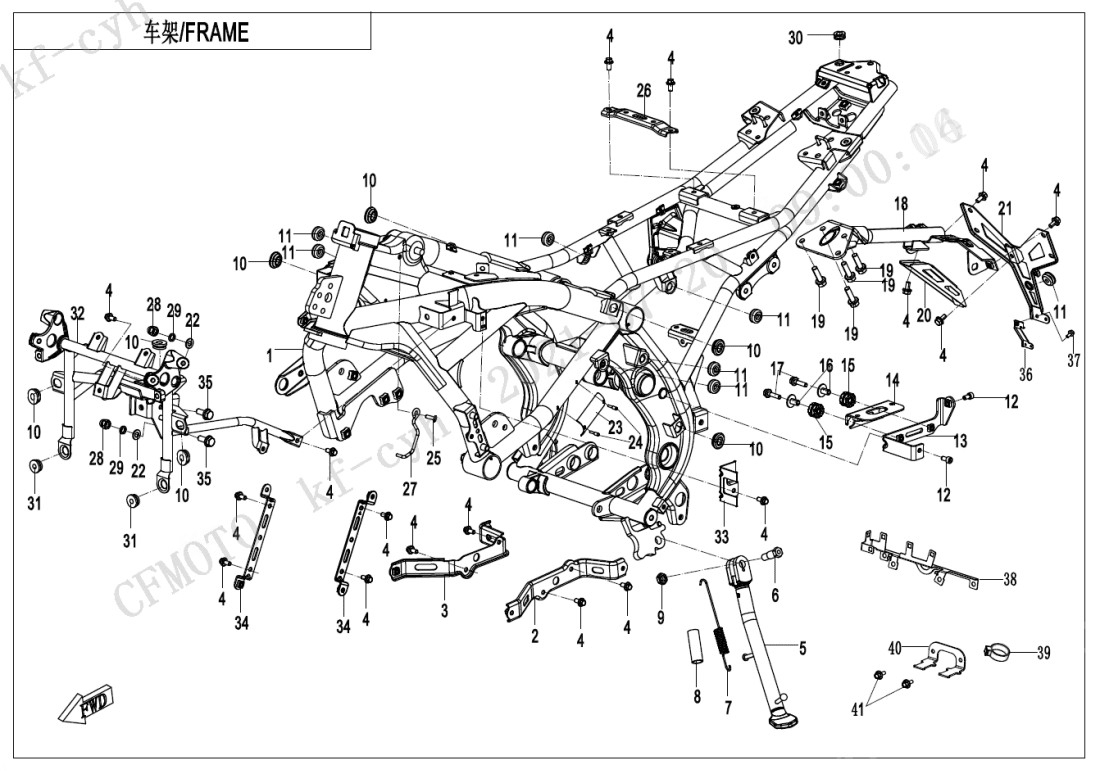

F03 FRAME
F00 ENGINE FITTINGS (17)
F01 LOCK KIT (8)
F02 MUFFLER (22)
F03 FRAME (44)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (32)
F04‑3 PLASTICS 3 (24)
F04‑4 PLASTICS 4 (23)
F04‑5 PLASTICS 5 (25)
F05 FRONT SUSPENSION (28)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (10)
F08‑1-A BRAKE SYSTEM(ABS‑RUILI) (25)
F08‑1-B BRAKE SYSTEM(ABS‑DALU) (22)
F08‑2-A BRAKE SYSTEM(ABS‑RUILI) (24)
F08‑2-B BRAKE SYSTEM(ABS‑DALU) (25)
F10 STEERING SYSTEM (19)
F11 REAR WHEEL (26)
F12 FUEL TANK (25)
F13 SEAT (5)
F14 REAR HANDRAIL@^FOOTREST (49)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (18)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑1 WARNING DECAL (4)
F19‑2-A DECAL KITS(NEBULA WHITE ) (10)
F19‑2-C DECAL KITS (KNIGHT BLACK) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (11)
F22 SIDE BOXES(PLASTIC) (10)
F36 FUEL VAPORIZATION SYSTEM (12)
F38‑A OWNER\'S MANUAL (2)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F38‑C OWNER\'S MANUAL(RUSSIAN) (1)
F41 AIR FILTER (13)
F88 EU5 A2 PARTS (2)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY6NTV-031000-D201-01-0BP00 |
Počet 1 | Cena 27 022 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LH BRACKET, LOWER DEFLECTOR6NQ#-030030-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, RH LOWER DEFLECTOR6NQ#-030040-6001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 18 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SIDE STAND6NQ#-030190-6000 |
Počet 1 | Cena 1 973 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 7 | Cena 29,04 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MOUNTING SEAT, REGULATOR6NQ#-030080-6000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKETⅡ, REGULATORA000-030130 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x2530006-060025870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR FENDER BRACKET ASSY6NT1-030100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8x2830006-080028810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SUPPORT PLATE, REAR LICENCE6KJ0-030601 Alternativy: 6KJ0-030601-0BB0 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BRACKET,REAR LICENCE6KJ0-030200-0BB0 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky VEHICLE PLATE6NTV-190011-D001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky VIN PLATE6NTV-190011-D200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Štítek VINA000-191004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky VIN PLATE6NTV-190011-D002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SELF-PLUGGING RIVET 4.2X 830902-0420820 Alternativy: 30902-0401320 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky MOUNTING SEAT, FUEL TANK6NQ#-030060-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH CLAMP, MAIN CABLEA000-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky NUT M830206-080510 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky FRONT BRACKET ASSY6NQ#-030400-6002 |
Počet 1 | Cena 3 409 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BRACKET, CANISTER6NT1-030001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky MOUNTING SEAT, FRONT FENDER6NQ#-030050-6000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky MOUNTING SEAT, REFLECTOR(RH)6KJ0-030920 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky BRACKET, HANDLEBAR CONNECTOR6NTV-030010-2700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 39 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky BRACKET, T-BOX6NQV-030300-6200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky Šroub30006-050014810 |
Počet 2 | Cena 14,51 Kč |
