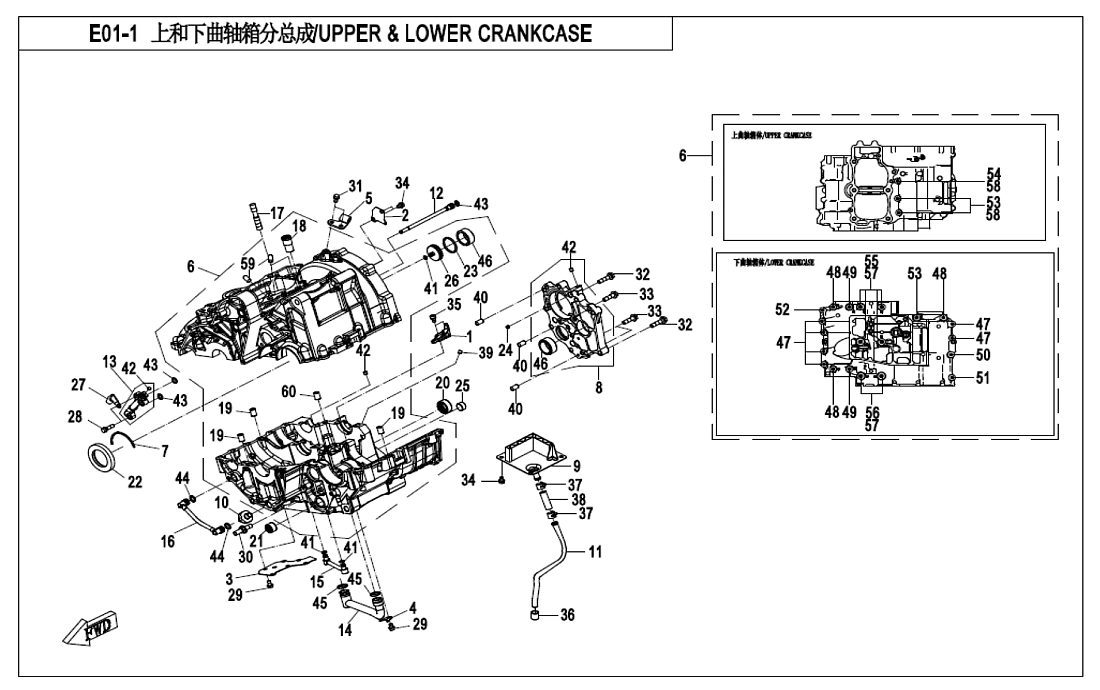

Horní a spodní kliková skříň
Uchycení motoru (17)
Systém odpařování paliva (12)
Vzduchový filtr (13)
Horní a spodní kliková skříň (61)
Pravý a levý kryt motoru (39)
Olejová vana (8)
Kryt hlavy válce (11)
Hlava válce (23)
Ventily (50)
Válce (16)
Vačková hřídel (17)
Kliková hřídel a ojnice (19)
Zapalovací systém (8)
Spojka (20)
Řazení (66)
Mazání (22)
Vodní pumpa (20)
Startování (9)
Vyvažovací hřídel (5)
Škrtící klapka a vstřikování (5)
Těsnění (31)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PLATE, OIL SHIELDING0700-012300 |
Cena 58,03 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GUARD, BREATHER0700-011104 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLATE, LOWER CRANKCASE0700-012006 |
Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PLATE, OIL PIPE10700-070001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HOLDER, CLUTCH CABLE0700-010002 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CRANKCASE ASSY0700-0100A0-1B20 |
Cena 18 570 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RING 62, BEARING0700-010001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky GEAR CASE0700-0660A0 |
Cena 1 291 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BREATHER ASSY0700-011410 |
Cena 232 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SWITCH, OIL PRESSURE0700-012500 |
Cena 305 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL RETURN HOSE0700-011402-1000 |
Cena 189 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky OIL PIPE 50700-011310 |
Cena 261 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky OIL PIPE 40700-0112A0-0B20 |
Cena 174 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL PIPE 10700-070300 |
Cena 479 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL PIPE 30700-012210 |
Cena 305 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL PIPE 20700-012710 |
Cena 232 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STUD M10x570700-011102-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PIPE BREATHER0700-011103 |
Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ROLLER 10x1430410-01000 |
Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Cena 102 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NEEDLE BEARING HK131230403-01300 |
Cena 87,05 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky OIL SEAL 40x62x8, COUNTERSHAFT0700-010200 |
Cena 218 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-SEAL RING 29x2.50700-011112 |
Cena 58,03 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL LIMIT PLUG0700-066006 Alternativy: 0700-066006-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL LIMIT PLUG0700-066006-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky PLUG, MAIN OIL RAIL0700-012105-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky PLUG, UPPER CRANKCASE0700-011106 |
Cena 87,05 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BOLT M6x100010-080010-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky DOWEL PIN, TRANSMISSION SPRING0700-012107-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BOLT M7x300700-066004-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky BOLT M7x260700-066007 Alternativy: 0700-066007-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky BOLT M6x80700-011105-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SCREW M6x80700-012012-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky DAMPER, OIL RETURN HOSE0700-011403 |
Cena 189 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky STEEL BAND CLAMP B11.530601-211550 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky CONNECTING PIPE BREATHER0700-011401 |
Cena 232 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky SCREW PLUG M6, OIL PASSAGE0700-012104 Alternativy: 0700-012104-00001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SOLID PIN 8×140700-022018 |
Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky O-SEAL RING 5x20700-012201 |
Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky PLUG 60700-066005 |
Cena 29,02 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky O-SEAL RING 8.2x1.900700-011202 |
Cena 29,02 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky O-SEAL RING 10x20700-012701 |
Cena 29,02 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky O-SEAL RING 14x2.50700-070003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky SHAFT SLEEVE0700-011107 |
Cena 305 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky BOLT M7x400700-012007-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky BOLT M8x600700-012004-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky BOLT M8x730700-012003-00001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky BOLT M8x500700-012011-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky BOLT M7x340700-012009-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky BOLT M7x470700-012005-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 53 |
Název součástky Kód součástky BOLT M8x1100700-011001-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 54 |
Název součástky Kód součástky BOLT M8x1200700-011002-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 55 |
Název součástky Kód součástky BOLT M9x1130700-012001 |
Cena 58,03 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky BOLT M9x830700-012008-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 57 |
Název součástky Kód součástky WASHER 9.2x19x2.30700-012002 |
Cena 14,51 Kč | |
|
Číslo na výkresu 58 |
Název součástky Kód součástky WASHER 80010-022012 |
Cena 14,51 Kč | |
|
Číslo na výkresu 59 |
Název součástky Kód součástky NOZZLE VALVE ASSY.0800-011400 |
Cena 290 Kč | |
|
Číslo na výkresu 60 |
Název součástky Kód součástky DOWEL PIN Dia 6x1201A0-056004 |
Cena 14,51 Kč |
