EU4 (2019)
F41 AIR FILTER
F00 ENGINE FITTINGS (17)
F01 LOCK KIT (8)
F02 MUFFLER (22)
F03 FRAME (38)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (42)
F04‑3 PLASTICS 3 (28)
F04‑4 PLASTICS 4 (26)
F04‑5 PLASTICS 5 (27)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (26)
F07‑A FRONT WHEEL(RIM‑MATTE BLACK‑METZELER) (9)
F08‑1 BRAKE SYSTEM (46)
F08‑2 BRAKE SYSTEM (29)
F10‑A STEERING SYSTEM (19)
F11‑A REAR WHEEL(RIM‑MATTE BLACK‑METZELER) (25)
F12 FUEL TANK (26)
F13 SEAT (5)
F14 REAR HANDRAIL@^FOOTREST (47)
F15 ELECTRIC SYSTEM (32)
F16‑V1 LIGHTS (19)
F16‑V2 LIGHTS (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (1)
F19‑2-A DECAL KITS(NEBULA BLACK) (11)
F19‑2-B DECAL KITS ( MATTE CONCUPT BLUE) (11)
F19‑2-C DECAL KITS(NEBULA WHITE) (11)
F20 TOOLS (11)
F22 SIDE BOXES(PLASTIC) (8)
F36 FUEL EVAPORATION SYSTEM (12)
F38 OWNER'S MANUAL (2)

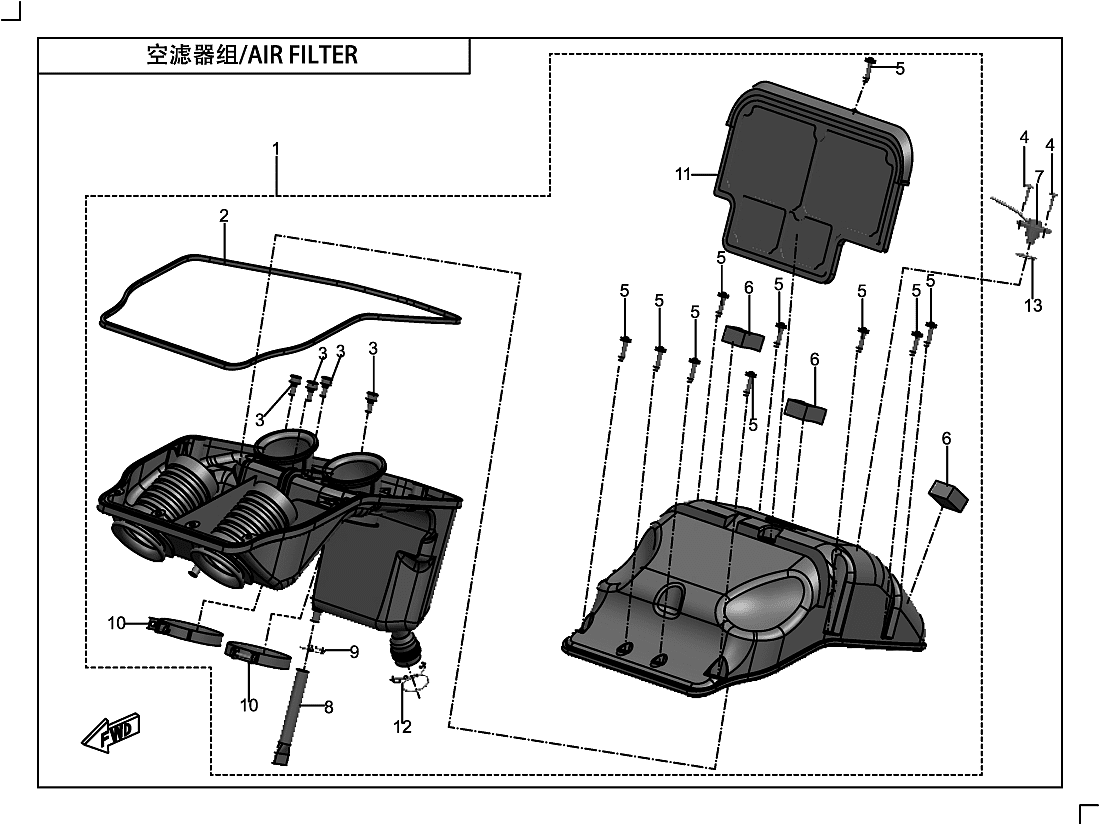

F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FILTER ELEMENT0700-111000 |
Počet 1 | Cena 1 709 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SEAL RING0700-111002 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1630110-420160010 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SELF-TAPPING SCREW ＳＴ４.８Ｘ２０-Ｆ-Ｈ30110-480200040 |
Počet 10 | Cena 15,54 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DAMPER FOAM0700-111004 |
Počet 3 | Cena 31,07 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PLUG，UPPER HOUSING0700-110001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL STORAGE HOSE0700-111006 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP 56, AIR INLET PIPE0700-111011 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FILTER ELEMENT0700-111100 |
Počet 1 | Cena 311 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A2430601-124020 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky O-SEAL RING 17×20060-111015 |
Počet 1 | Cena 31,07 Kč |
