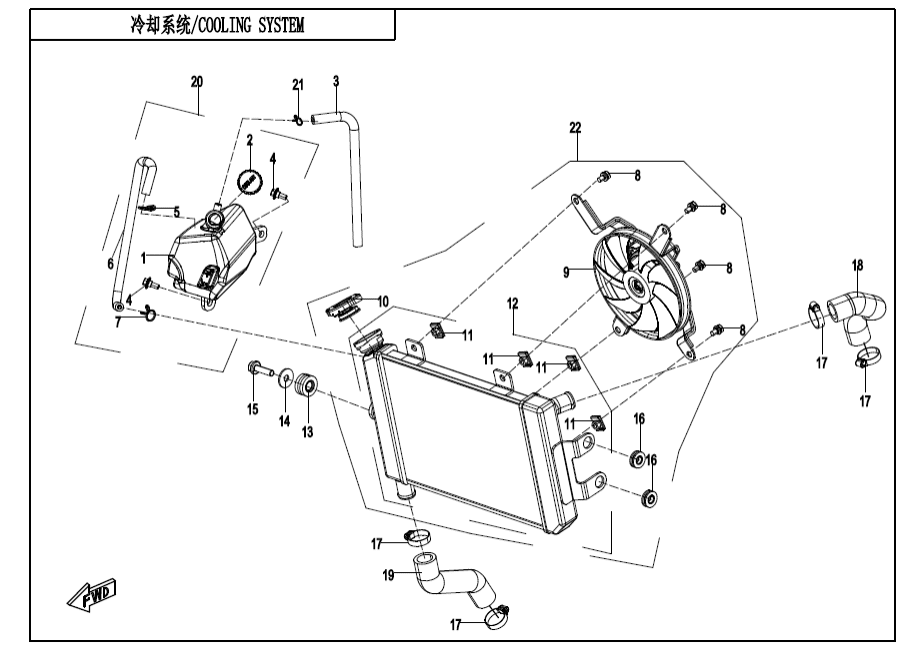

F18 COOLING SYSTEM
F00 ENGINE FITTINGS (17)
F01 LOCK KIT (8)
F02 MUFFLER (22)
F03 FRAME (38)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (42)
F04‑3 PLASTICS 3 (28)
F04‑4 PLASTICS 4 (26)
F04‑5 PLASTICS 5 (27)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (26)
F07‑A FRONT WHEEL(RIM‑MATTE BLACK‑METZELER) (9)
F08‑1 BRAKE SYSTEM (46)
F08‑2 BRAKE SYSTEM (29)
F10‑A STEERING SYSTEM (19)
F11‑A REAR WHEEL(RIM‑MATTE BLACK‑METZELER) (25)
F12 FUEL TANK (26)
F13 SEAT (5)
F14 REAR HANDRAIL@^FOOTREST (47)
F15 ELECTRIC SYSTEM (32)
F16‑V1 LIGHTS (19)
F16‑V2 LIGHTS (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (1)
F19‑2-A DECAL KITS(NEBULA BLACK) (11)
F19‑2-B DECAL KITS ( MATTE CONCUPT BLUE) (11)
F19‑2-C DECAL KITS(NEBULA WHITE) (11)
F20 TOOLS (11)
F22 SIDE BOXES(PLASTIC) (8)
F36 FUEL EVAPORATION SYSTEM (12)
F38 OWNER'S MANUAL (2)
F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RESERVOIR WATER TANK6NT1-180310 |
Počet 1 | Cena 466 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CAP, RESERVOIR TANK6KJ0-180302 |
Počet 1 | Cena 62,15 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky VACUUM PIPE, CANISTER6090-360003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP B12.530601-212530 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6NQ#-180001-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP B10.530601-210530 |
Počet 2 | Cena 31,07 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW COMP30112-060012410 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FAN&MOTORA000-180200 |
Počet 1 | Cena 4 521 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FAN MOTOR ASSYA000-180200-20000 |
Počet 1 | Cena 4 521 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CAP, WATER FILLERA000-180400 |
Počet 1 | Cena 186 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RADIATORA010-180100 |
Počet 1 | Cena 4 785 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RADIATORA010-180100-20000 |
Počet 1 | Cena 4 785 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky COLLAR, RADIATORA000-180010-1000 Alternativy: A000-180010-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky DAMPERⅠ, RADIATORA000-180004 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WATER INLET HOSE,RADIATORA000-180001-1000 Alternativy: A000-180001-20000 |
Počet 1 | Cena 668 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WATER OUTLET HOSE,RADIATORA000-180002-1000 Alternativy: A000-180001-20000 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RESERVOIR TANK ASSY6NQ#-1803A0-6000 |
Počet 1 | Cena 637 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP B730601-207050 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky FAN MOTOR ASSY, RADIATORA010-181000 |
Počet 1 | Cena cena není stanovena | není skladem |
