EU4 (2019)

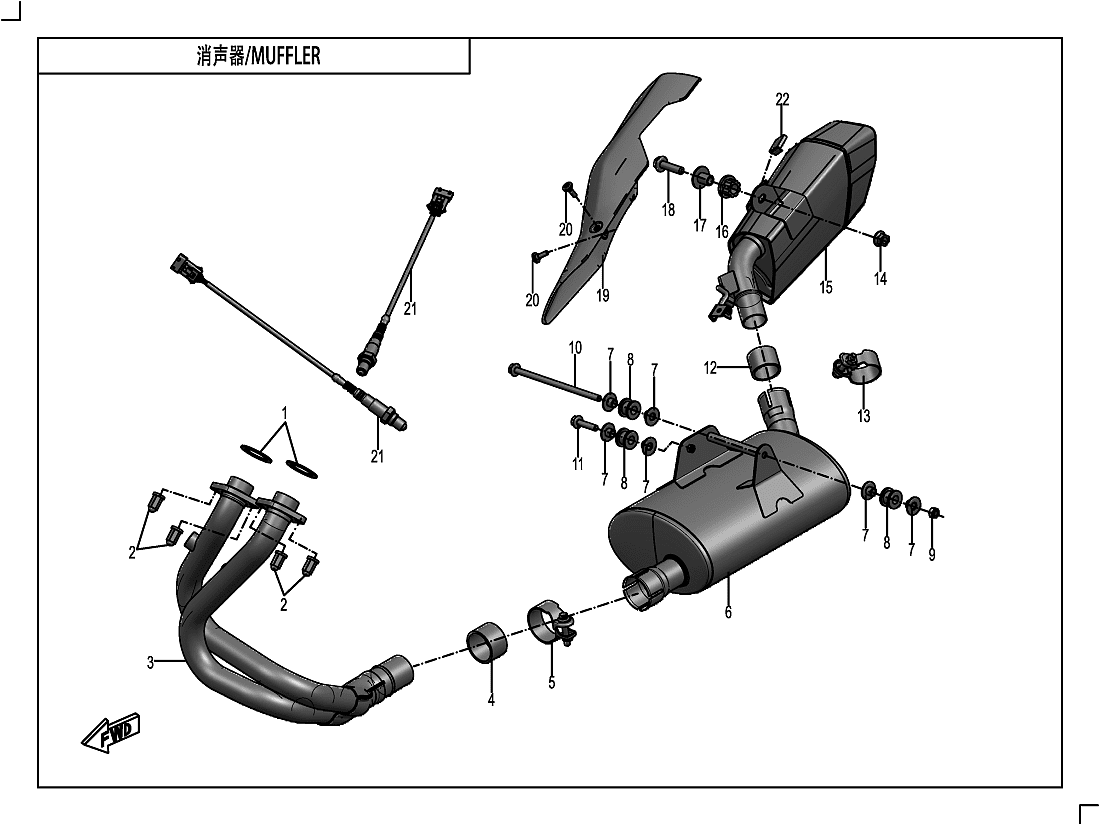

F02 MUFFLER
F00 ENGINE FITTINGS (17)
F01 LOCK KIT (8)
F02 MUFFLER (22)
F03 FRAME (38)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (42)
F04‑3 PLASTICS 3 (28)
F04‑4 PLASTICS 4 (26)
F04‑5 PLASTICS 5 (27)
F05 FRONT SUSPENSION (29)
F06 REAR SUSPENSION (26)
F07‑A FRONT WHEEL(RIM‑MATTE BLACK‑METZELER) (9)
F08‑1 BRAKE SYSTEM (46)
F08‑2 BRAKE SYSTEM (29)
F10‑A STEERING SYSTEM (19)
F11‑A REAR WHEEL(RIM‑MATTE BLACK‑METZELER) (25)
F12 FUEL TANK (26)
F13 SEAT (5)
F14 REAR HANDRAIL@^FOOTREST (47)
F15 ELECTRIC SYSTEM (32)
F16‑V1 LIGHTS (19)
F16‑V2 LIGHTS (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (1)
F19‑2-A DECAL KITS(NEBULA BLACK) (11)
F19‑2-B DECAL KITS ( MATTE CONCUPT BLUE) (11)
F19‑2-C DECAL KITS(NEBULA WHITE) (11)
F20 TOOLS (11)
F22 SIDE BOXES(PLASTIC) (8)
F36 FUEL EVAPORATION SYSTEM (12)
F38 OWNER'S MANUAL (2)
F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GASKET, EXHAUST PIPE0700-022012 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE6NT1-021100 Alternativy: 6NT1-021100-10000 |
Počet 1 | Cena 4 695 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE ⅠA000-020002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CLAMP ⅡA000-020600 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky MUFFLER BODY6NT#-021100-9000 |
Počet 1 | Cena 53 099 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT, MUFFLERA000-020006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky GASKET Ⅱ, MUFFLERA000-020003 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP ⅠA000-020500 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky TAIL ASSY, MUFFLER6NQ#-021200-6000 |
Počet 1 | Cena 9 140 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR UPPER RUBBER, ENGINE6NT1-000281 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR UPPER RUBBER BUSHING, ENGINE6NQ#-000201-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M10x1.25x4030006-102040860 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DECO GUARD, TAIL6NQ#-020001-6001 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6NQ#-000205-6001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky OXYGEN SENSOR018B-176000 |
Počet 2 | Cena 5 818 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER COLLAR6KM0-021001 |
Počet 1 | Cena 174 Kč |
