EU5+ (2025)

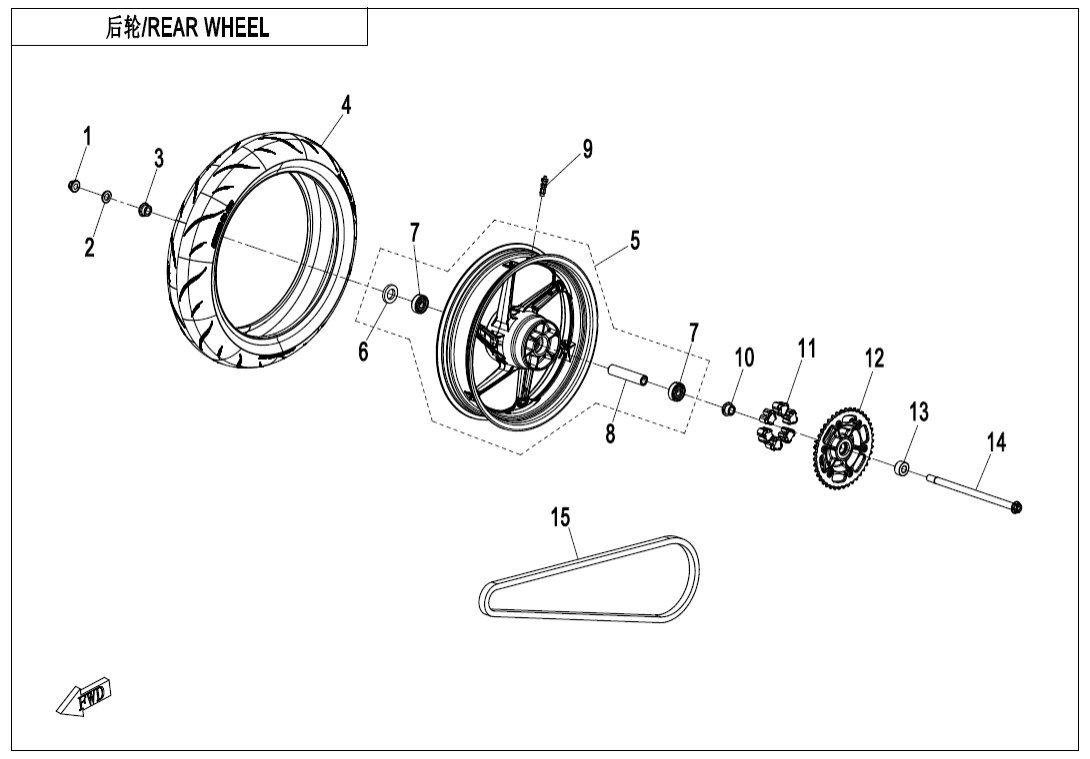

F11 REAR WHEEL
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME‑1 (38)
F03‑2 FRAME‑2 (3)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (26)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (17)
F12 FUEL TANK (26)
F13 SEAT (7)
F14 FOOTREST (25)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (15)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS (NEBULA WHITE) (12)
F19‑2-B DECAL KITS (ZIRCON BLACK) (14)
F19‑3 EAC LABEL (KAZAKHSTAN) (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky NUT M16x1.56AQV-060006-1000-M1 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER, REAR WHEEL AXLE6AQV-110006-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH SHAFT BUSHING, REAR WHEEL6AQV-110004-1000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Pneumatika30705-1776 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR RIM ASSY6AQV-110200-1300-M1-0BV00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR RIM ASSY6AQV-110200-1300-M1-0RM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL SEAL30500-027800N |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Ložisko30400-01784 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MIDDLE SPACER, REAR RIM6AQV-110202-1000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INFLATION VALVE6AQV-070030-1300-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT BUSHING, SPROCKET SEAT6AQV-110005-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DAMPER, SPROCKET6L30-110003 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPROCKET SEAT6AQV-110300-1004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR WHEEL LH SHAFT BUSHING6AQV-110003-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SHAFT, REAR WHEEL6AQV-110007-1000 |
Počet 1 | Cena 1 975 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CHAIN3120941 |
Počet 1 | Cena 3 180 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CHAIN3120935 |
Počet 1 | Cena 4 530 Kč |
