EU5+ (2025)

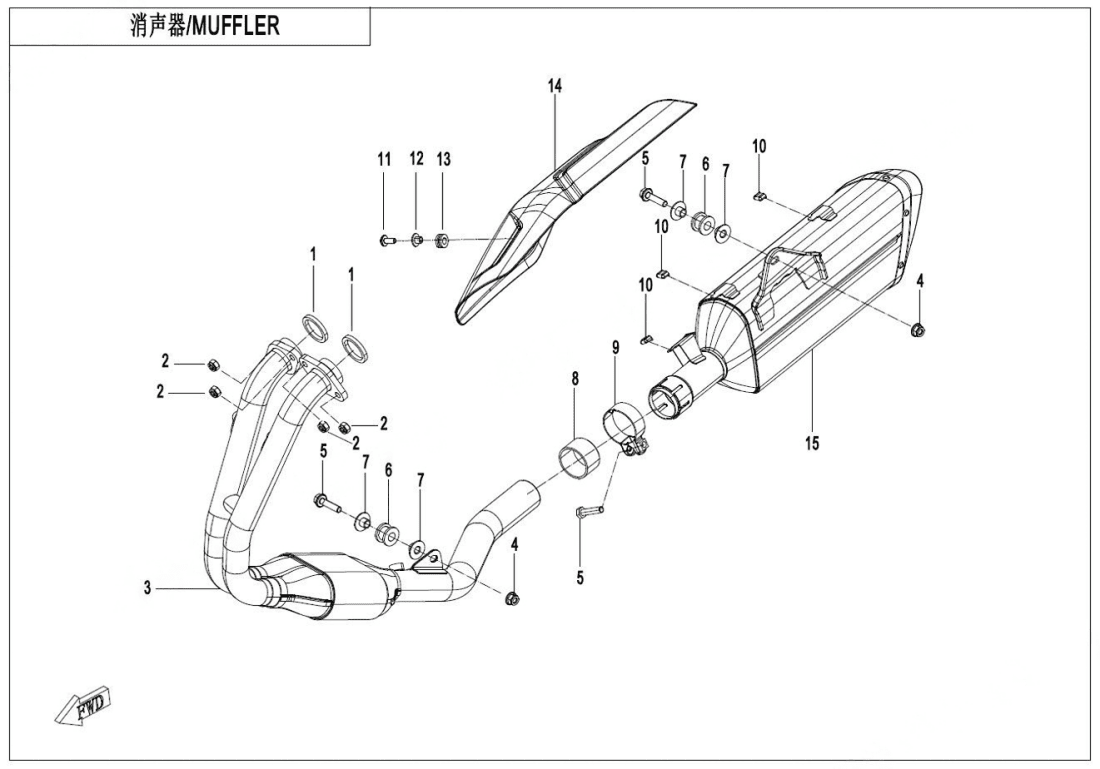

F02 MUFFLER
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME‑1 (38)
F03‑2 FRAME‑2 (3)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (26)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (48)
F10 STEERING SYSTEM (21)
F11 REAR WHEEL (17)
F12 FUEL TANK (26)
F13 SEAT (7)
F14 FOOTREST (25)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (15)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS (NEBULA WHITE) (12)
F19‑2-B DECAL KITS (ZIRCON BLACK) (14)
F19‑3 EAC LABEL (KAZAKHSTAN) (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GASKET, EXHAUST PORT6090-020010 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 3 | Cena 46,61 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Pouzdro6AQV-021002-1000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER BUSHING, GUARD6AQV-021003-1000 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GUARD, MUFFLER6AQV-021001-1000 |
Počet 1 | Cena 280 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER BODY ASSY6AQV-021200-1002 |
Počet 1 | Cena 7 737 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER ASSY6AQV-021200-1003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LOCK NUT6L30-020005 |
Počet 4 | Cena 77,68 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXAUST PIPE ASSY6AQV-021100-5400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 2 | Cena 46,61 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 4 | Cena 31,07 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE6AQV-021400-1000 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP KIT6AQV-021500-1000 |
Počet 1 | Cena 109 Kč |
