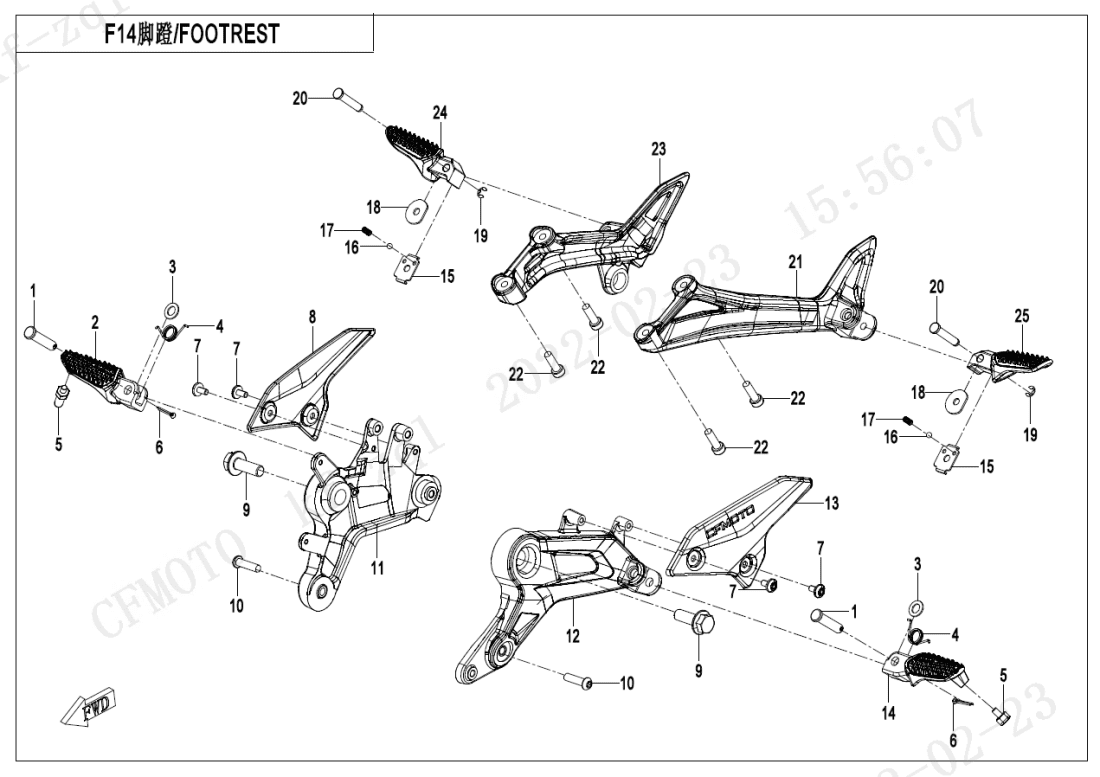

F14 FOOTREST
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT6AQV-140900-1000-0VR00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SPRINGA000-140103-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LIMIT SCREW6AQV-140620-1000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046701-5000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PANEL, RH FRONT FOOTREST BRACKET6AQV-140710-1000-0VR00 |
Počet 1 | Cena 726 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub0800-014009-00002 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)30121-080035160 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BRACKET, RH FRONT FOOTREST6AQV-142700-1000 |
Počet 1 | Cena 2 933 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LH FRONT FOOTREST BRACKET ASSY6AQV-142600-1001 |
Počet 1 | Cena 4 850 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky PANEL, LH FRONT FOOTREST BRACKET6AQV-140610-1000-0VR00 |
Počet 1 | Cena 726 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT6AQV-140800-1000-0VR00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET6AQV-140200-1001-0D300 |
Počet 1 | Cena 3 499 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET6AQV-140300-1001-0D300 |
Počet 1 | Cena 3 732 Kč | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RH REAR FOOTREST SEAT6AQV-140500-1000-0VR00 |
Počet 1 | Cena 929 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH REAR FOOTREST SEAT6AQV-140400-1000-0VR00 |
Počet 1 | Cena 929 Kč |
