EU5 (2023)

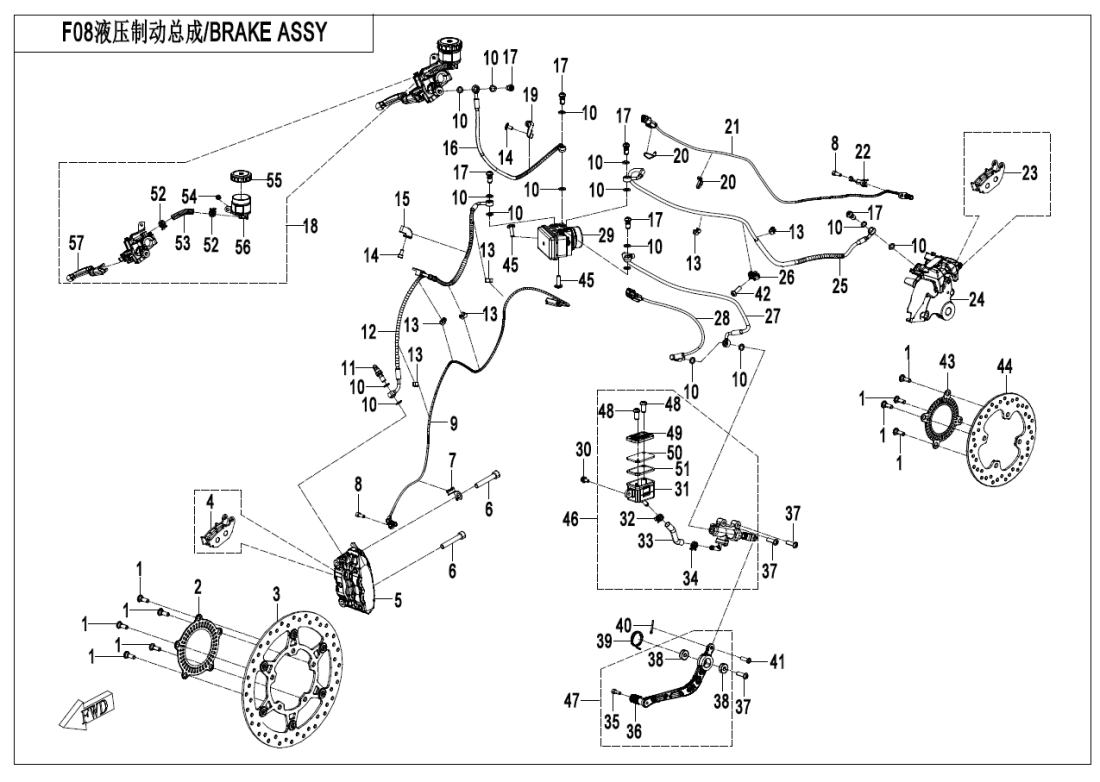

F08‑A-2 BRAKE SYSTEM(BOSCH ABS)
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT, FRONT BRAKE DISC6KJ0-080005 |
Počet 9 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT RACK6AQV-080002-1000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Přední brzdový kotouč6AQV-080001-1000-M1 |
Počet 1 | Cena 3 035 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT BRAKE PAD6AQV-0812A1 |
Počet 1 | Cena 2 948 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FRONT BRAKE CALIPER, RH6AQV-081210-1001-M1 |
Počet 1 | Cena 13 954 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WIRE CLIP, FRONT SPEED SENSOR6AQV-081002-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SCREW M6x1630102-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRONT SPEED SENSOR6AQV-080004-1000-M1 |
Počet 1 | Cena 1 074 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 16 | Cena 116 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BANJO BOLT 16GU#-081000-6000-22 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT BRAKE FLUID INLET HOSE6AQV-081600-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WIRE CLIP, FLUID INLET HOSE6AQV-081601-1002 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FLUID OUTLET HOSE, FRONT BRAKE6AQV-081500-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BANJO BOLT26GU#-081000-6000-23 |
Počet 6 | Cena 319 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky HAND BRAKE MASTER CYLINDER6AQV-081110-1003-M1 |
Počet 1 | Cena 5 706 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WIRE CLIP, FLUID OUTLET HOSE6AQV-081501-1002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SPEED SENSOR, FRONT WHEEL6L30-080020 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE CLIP, REAR SPEED SENSOR6AQV-081003-1000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6KM0-0911A0 |
Počet 1 | Cena 841 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky REAR BRAKE CALIPER6AQV-081710-1001-M1 |
Počet 1 | Cena 4 283 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FLUID INLET HOSE, REAR BRAKE6AQV-081900-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky WIRE CLIP 2, BRAKE FLUID HOSE6L30-080006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6AQV-081800-1001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky REAR BRAKE LIGHT SWITCH6NTV-081070-9300-M1 |
Počet 1 | Cena 1 496 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky ABS CONTROLLER6AQV-081300-1000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky ABS CONTROLLER6AQV-081300-3001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RESERVOIR TANK6AQV-081410-1000-21 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky HOSE CLIP 16KM0-091215-20000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky RESERVOIR TANK HOSE6AQV-081410-1000-20 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky CLIPA000-080213-2000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky SUPPORTER6AQV-080301-1000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SCREW M8x2530121-080025160 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky BEARING 8x22x730400-00880 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky SPRING6AQV-080400-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky COTTER PIN30903-0201640 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky COTTER PIN6AQV-081410-1000-27 |
Počet 1 | Cena 72,60 Kč | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky PIN SHAFT30904-0602240 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky PIN SHAFT6AQV-081410-1000-28 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky INNER HEX SCREW M6x86100-120005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky REAR GEAR RING6NTG-080009 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky REAR BRAKE DISC6AQV-080006-1000 |
Počet 1 | Cena 1 104 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky INNER HEX SCREW M6x20A000-040703 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky MASTER CYLINDER, REAR BRAKE6AQV-081410-1001-M1 |
Počet 1 | Cena 2 207 Kč | není skladem |
|
Číslo na výkresu 47 |
Název součástky Kód součástky REAR BRAKE FOOT PEDAL ASSY6AQV-080300-1000-0VR00 |
Počet 1 | Cena 1 597 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky SCREW, RESERVOIR TANK COVER6AQV-081410-1000-25 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky RESERVOIR TANK COVER6AQV-081410-1000-24 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky BACKING PLATE, RESERVOIR TANK6AQV-081410-1000-23 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky GASKET, RESERVOIR TANK6AQV-081410-1000-22 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky CLAMP6AQV-081110-1000-46 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 53 |
Název součástky Kód součástky FLUID HOSE6AQV-081110-1000-45 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 54 |
Název součástky Kód součástky BOLT, RESERVOIR TANK6AQV-081110-1000-35 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 55 |
Název součástky Kód součástky CAP, FLUID RESERVOIR6AQV-081110-1001-54 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 56 |
Název součástky Kód součástky RESERVOIR TANK6AQV-081110-1000-53 |
Počet 1 | Cena 697 Kč | |
|
Číslo na výkresu 57 |
Název součástky Kód součástky BRAKE LEVER6AQV-081110-1000-47 |
Počet 1 | Cena 1 960 Kč |
