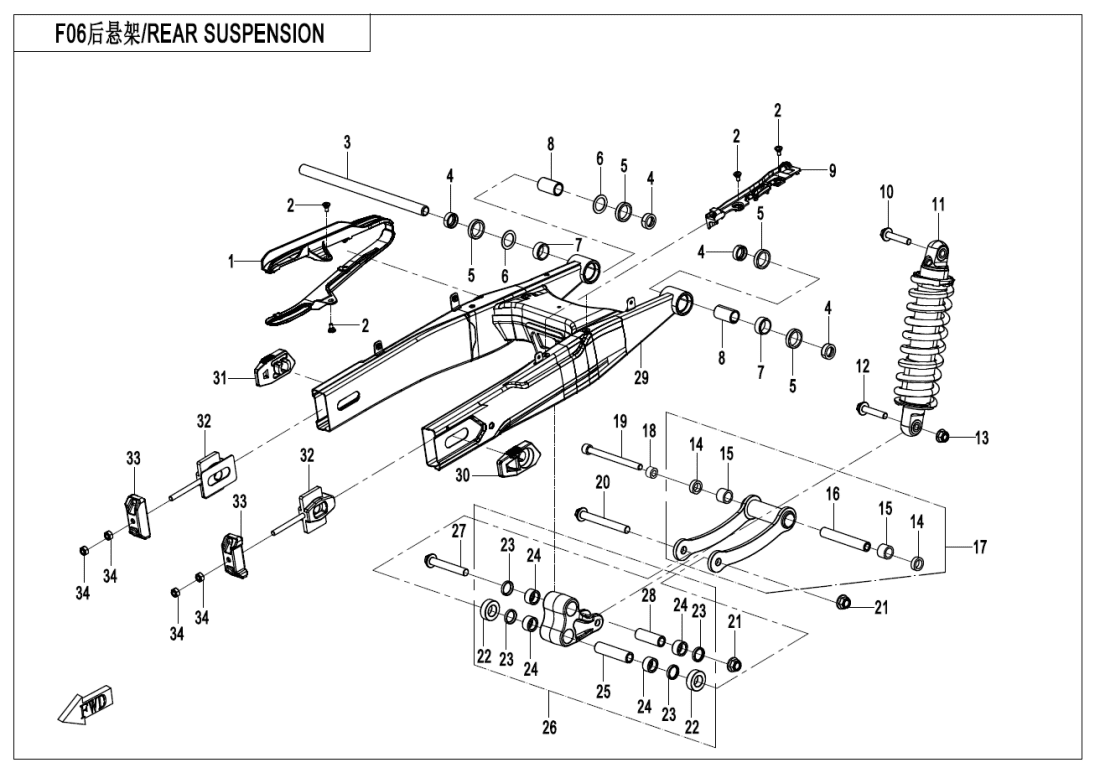

F06‑V2 REAR SUSPENSION
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CHAIN GUARD6AQV-060303-1000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky 06AQV-060007-1000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NEEDLE BEARING30403-02280 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WIRE CLIP, BRAKE FLUID HOSE6AQV-060304-1000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub30006-102055110 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SHOCK ABSORBER6AQV-060100-1002-M2 |
Počet 1 | Cena 9 090 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M10x50, REAR SHOCK ABSORBER6AQV-060004-1002 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL, TIE-ROD6GU#-060302-6000-M1 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NEEDLE BEARING30403-01680 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BUSHING, TIE-ROD6AQV-060602-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE ROD6AQV-060600-1001 |
Počet 1 | Cena 1 684 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SPACER, TIE ROD6AQV-060005-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M10x130, TIE ROD6AQV-060009-1002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Šroub30024-122110110 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Matice30204-122810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RETAINER6AQV-060504-1000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky OIL SEAL, A-ARM6GU#-060204-6001-M1 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky NEEDLE BEARING30403-01880 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LOWER BUSHING, A-ARM6AQV-060503-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky A-SHAPE SWING ARM ASSY6AQV-060550-1000 |
Počet 1 | Cena 2 570 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M12x80, SWING ARM6AQV-060008-1002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky UPPER BUSHING, A-ARM6AQV-060502-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR FORK6AQV-060300-1003-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR FORK ASSY6AQV-060300-1004-0BP00 |
Počet 1 | Cena 7 841 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RH CHAIN ADJUSTING DECO BLOCK6AQV-060045-1001-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky LH CHAIN ADJUSTING DECO BLOCK6AQV-060044-1001-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky CHAIN ADJUSTING BLOCK6AQV-060043-1000 |
Počet 2 | Cena 392 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky GUARD, CHAIN ADJUSTER6AQV-060041-1000-0BP00 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 4 | Cena 29,02 Kč |
