EU5 (2023)

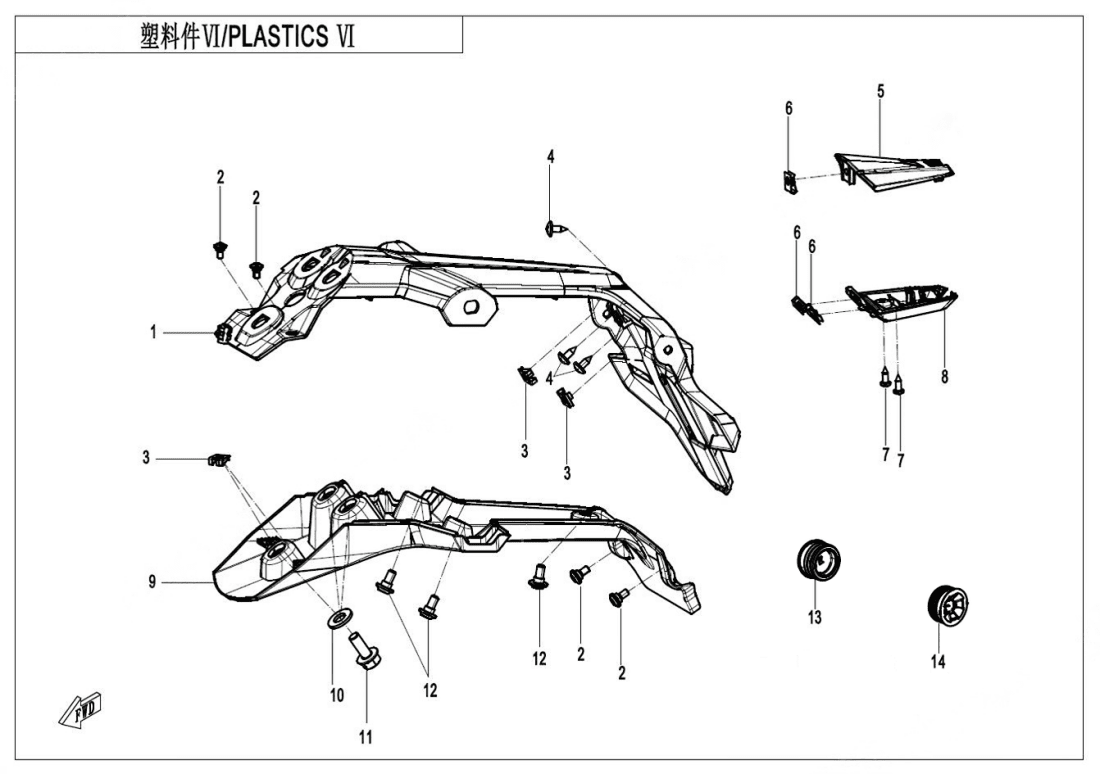

F04‑6 PLASTICS 6
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky UPPER PART, REAR FENDER6AQV-040801-1000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT CLIP M56KM#-040081-8000-M1 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-481130070 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky UPPER COVER, LICENSE LIGHT6AQV-040803-1001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky LOWER COVER, LICENSE LIGHT6AQV-040804-1001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOWER PART, REAR FENDER6AQV-040802-1000 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30306-100112 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRAME RH DECO COVER6AQV-040304-4000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRAME LH DECO COVER6AQV-040303-4000 |
Počet 1 | Cena 131 Kč |
