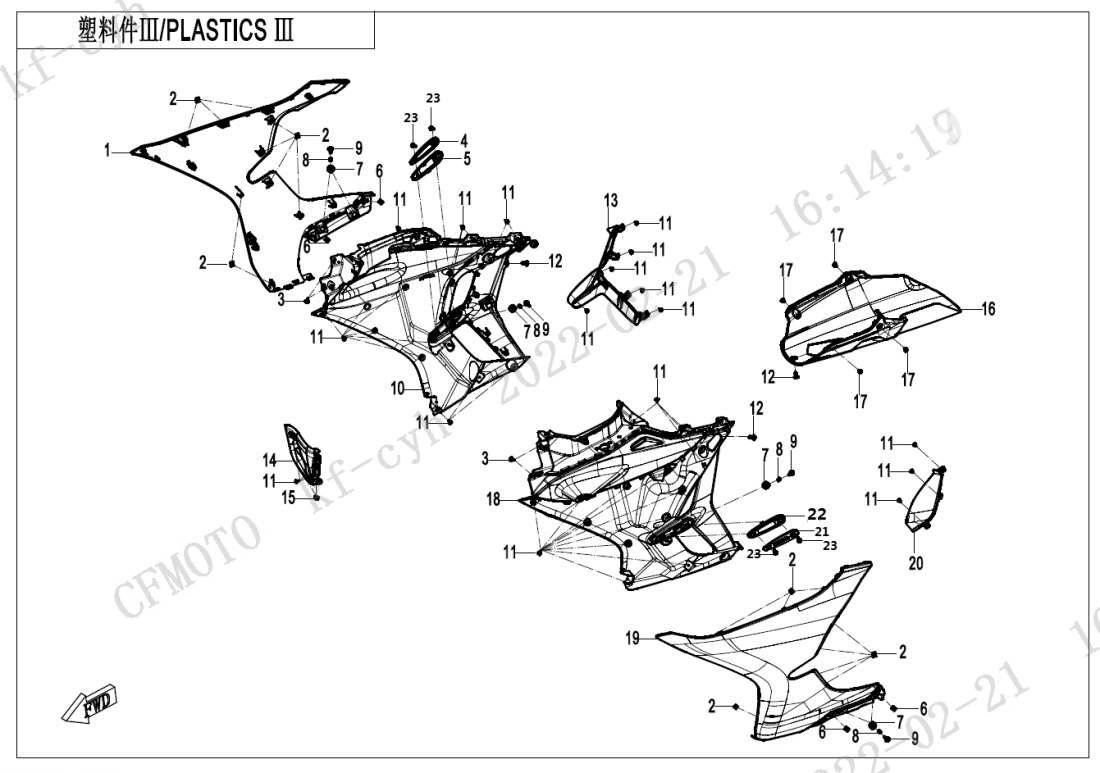

F04‑3 PLASTICS 3
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH PANEL, RADIATOR6AQV-040504-1002-0VT00 |
Počet 1 | Cena 5 140 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RH PANEL, RADIATOR6AQV-040504-1002-0DE00 |
Počet 1 | Cena 5 140 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RADIATOR RH PANEL6AQV-040504-1003-0VT00 |
Počet 1 | Cena 4 879 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky RADIATOR RH PANEL6AQV-040504-1003-0DE00 |
Počet 1 | Cena 5 590 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 17 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH DECO COVER, RADIATOR PANEL6AQV-040510-1000-0D000 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BIG DECO COVER, RH RADIATOR PANEL6AQV-040518-1000-0FD00 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BIG DECO COVER, RH RADIATOR PANEL6AQV-040518-1000-0RM00 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT CLIP M56KM#-040081-8000-M1 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RH INNER PANEL, RADIATOR6AQV-040502-1003 |
Počet 1 | Cena 3 703 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-481130070 |
Počet 39 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RH DEFLECTOR, RADIATOR6AQV-040506-1000-0BU00 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRONT GUARD, ENGINE6AQV-040901-1000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SPONGE MAT6KM#-160420-8001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BASE PLATE, ENGINE6AQV-040902-1002 |
Počet 1 | Cena 1 467 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky ENGINE BASE PLATE6AQV-040902-1003 |
Počet 1 | Cena 2 193 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky LH INNER PANEL, RADIATOR6AQV-040501-1003 |
Počet 1 | Cena 3 732 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LH PANEL, RADIATOR6AQV-040503-1002-0DE00 |
Počet 1 | Cena 5 140 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LH PANEL, RADIATOR6AQV-040503-1002-0VT00 |
Počet 1 | Cena 5 140 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RADIATOR LH PANEL6AQV-040503-1003-0DE00 |
Počet 1 | Cena 5 590 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RADIATOR LH PANEL6AQV-040503-1003-0VT00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LH DEFLECTOR, RADIATOR6AQV-040505-1000-0BU00 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH DECO COVER, RADIATOR PANEL6AQV-040509-1000-0D000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BIG DECO COVER, LH RADIATOR PANEL6AQV-040508-1001-0FD00 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BIG DECO COVER, LH RADIATOR PANEL6AQV-040508-1001-0RM00 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 4 | Cena 14,51 Kč |
