EU5 (2023)

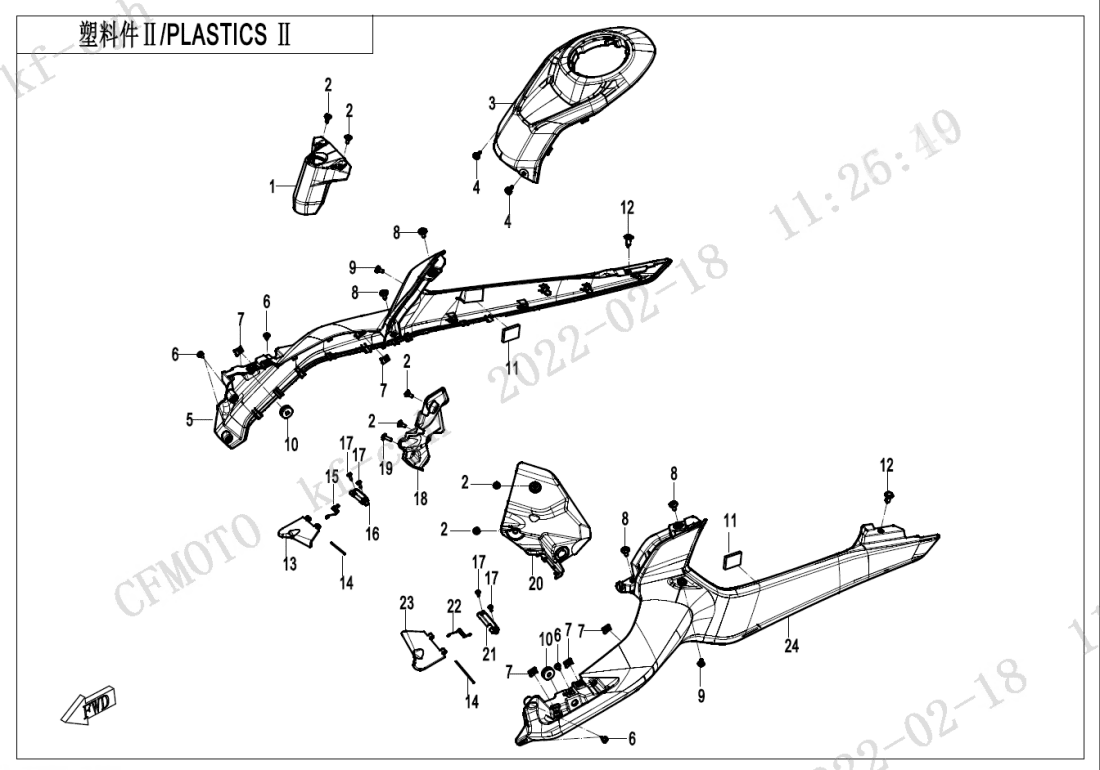

F04‑2 PLASTICS 2
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky IGNITION LOCK GUARD6AQV-041111-1001 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky UPPER GUARD, FUEL TANK6AQV-040403-1002 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH GUARD, FUEL TANK6AQV-040402-1001-0D000 |
Počet 1 | Cena 3 456 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH GUARD, FUEL TANK6AQV-040402-1001-0BM00 |
Počet 1 | Cena 3 456 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046701-5000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BUCKLE COMP.6NT1-041510 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RH FLIP COVER6AQV-041110-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SHAFT6AQV-041112-1000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH SPRING6AQV-041114-1000 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH HINGE6AQV-041108-1000 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-350130010 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH DECO COVER, STEM6AQV-041106-1001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky LH DECO COVER, STEM6AQV-041105-1001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LH HINGE6AQV-041107-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LH SPRING6AQV-041113-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LH FLIP COVER6AQV-041109-1000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH GUARD, FUEL TANK6AQV-040401-1001-0D000 |
Počet 1 | Cena 3 456 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LH GUARD, FUEL TANK6AQV-040401-1001-0BM00 |
Počet 1 | Cena 3 456 Kč |
