EU5 (2023)

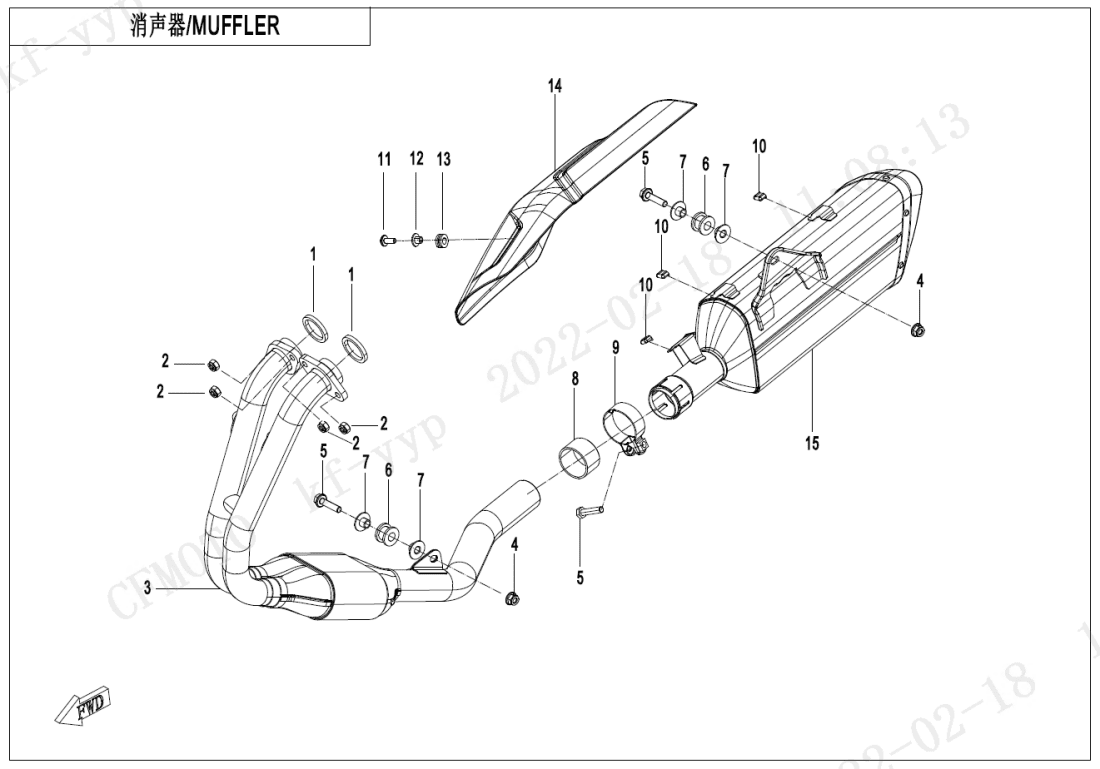

F02 MUFFLER
F01 LOCK KIT (10)
F02 MUFFLER (15)
F03‑1-V1 FRAME‑1 (35)
F03‑1-V2 FRAME‑1 (36)
F03‑2 FRAME‑2 (5)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (32)
F04‑4-V1 PLASTICS 4 (29)
F04‑4-V2 PLASTICS 4 (29)
F04‑4-V3 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (14)
F05 FRONT SUSPENSION (22)
F06‑V1 REAR SUSPENSION (36)
F06‑V2 REAR SUSPENSION (36)
F07 FRONT WHEEL (9)
F08‑A-1 BRAKE SYSTEM(BOSCH ABS) (4)
F08‑A-2 BRAKE SYSTEM(BOSCH ABS) (60)
F10 STEERING SYSTEM (19)
F11‑V1 REAR WHEEL (26)
F11‑V2 REAR WHEEL (25)
F12 FUEL TANK (28)
F13‑A SEAT(STANDARD) (7)
F14 FOOTREST (25)
F15‑A ELECTRIC SYSTEM (44)
F16 LIGHTS (23)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (26)
F19‑1 WARNING DECAL (1)
F19‑2 SAFETY BELT LEBEL (1)
F19‑A DECAL KITS(NEBULA BLACK) (21)
F19‑B DECAL KITS(ZIRCON BLACK) (21)
F20 TOOLS (6)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(ENGLISH) (1)
F38‑B OWNER\'S MANUAL(RUSSIA) (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky GASKET, EXHAUST PORT6090-020010 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Pouzdro6AQV-021002-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER BUSHING, GUARD6AQV-021003-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GUARD, MUFFLER6AQV-021001-1000 |
Počet 1 | Cena 610 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER BODY ASSY6AQV-021200-1002 |
Počet 1 | Cena 10 658 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LOCK NUT6L30-020005 |
Počet 4 | Cena 174 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST PIPE6AQV-021100-5000 |
Počet 1 | Cena 35 501 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PouzdroA000-020005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE6AQV-021400-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP KIT6AQV-021500-1000 |
Počet 1 | Cena 145 Kč |
