F06 REAR SUSPENSION | Journeyman CZ

CFMOTO 450SR‑S

EU5 (2023) F06 REAR SUSPENSION F01 LOCK KIT (10) F02 MUFFLER (7) F03‑1 FRAME‑1 (39) F03‑2 FRAME‑2 (4) F03‑3 GEARSHIFT LEVER (12) F04‑1 PLASTICS 1 (29) F04‑2 PLASTICS 2 (25) F04‑3 PLASTICS 3 (33) F04‑4 PLASTICS 4 (29) F04‑5 PLASTICS 5 (13) F04‑6 PLASTICS 6 (12) F05 FRONT SUSPENSION (17) F06 REAR SUSPENSION (29) F07 FRONT WHEEL (9) F08‑A MAB BRAKE ASSY(BOSCH) (48) F10 STEERING SYSTEM (18) F11 REAR WHEEL (20) F12 FUEL TANK (26) F13 SEAT (8) F14 FOOTREST (25) F15 ELECTRIC SYSTEM (37) F16 LIGHTS (18) F17 DASHBOARD (5) F18 COOLING SYSTEM (25) F19‑1 WARNING DECAL (1) F19‑2-B DECAL KITS(ZIRCON BLACK) (12) F19‑2-C DECAL KITS(TUNDRA GREY) (12) F19‑3 MODEL DECAL (1) F20 TOOLS (8) F36 FUEL VAPORIZATION SYSTEM (16) F38 OWNERS MANUAL (1) F41 AIR FILTER ASSY (15)

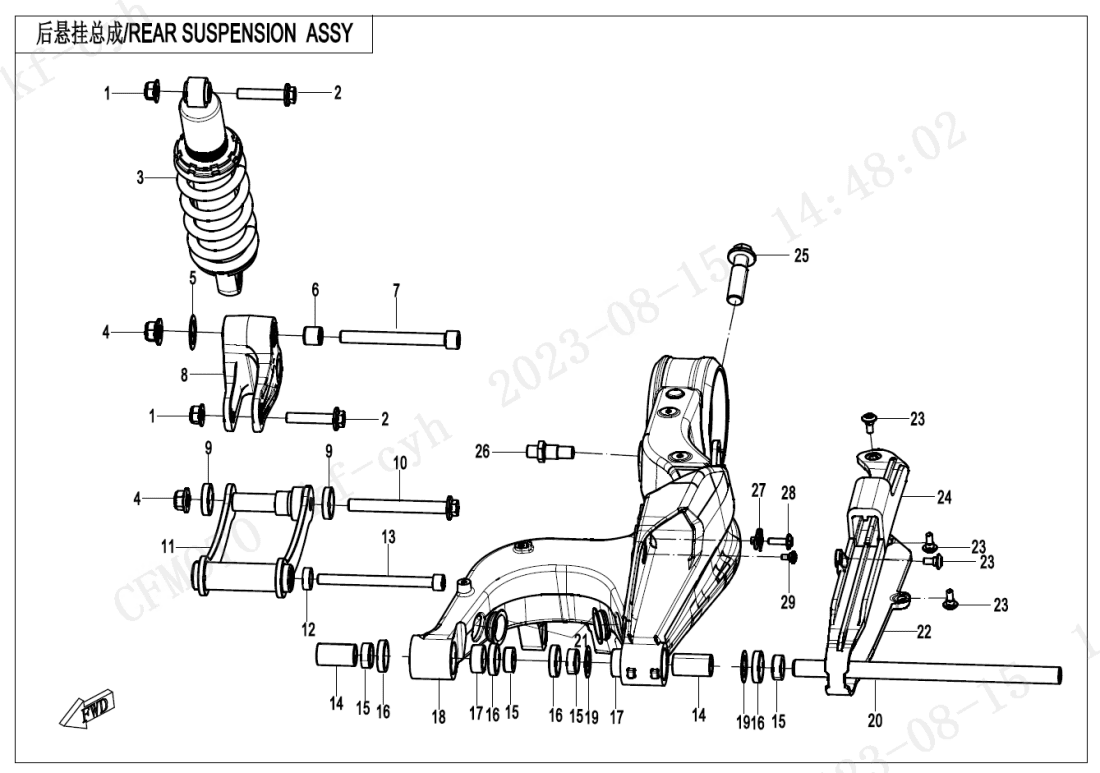

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 1	Název součástky Kód součástky Matice 30204-102110 Alternativy: 30204-102810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 10	Název součástky Kód součástky A-SHAPE SWING ARM BOLT 6AQV-060307-3000	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky TIE ROD 6AQV-060600-1001	Počet 1	Cena 1 684 Kč	ks
Číslo na výkresu 12	Název součástky Kód součástky SPACER, TIE ROD 6AQV-060005-1000	Počet 1	Cena 87,12 Kč	ks
Číslo na výkresu 13	Název součástky Kód součástky BOLT M10x130, TIE ROD 6AQV-060009-1002	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 14	Název součástky Kód součástky LINER, REAR SWING ARM 6WWV-060003-5000	Počet 2	Cena 218 Kč	ks
Číslo na výkresu 15	Název součástky Kód součástky BUSHING, REAR SWING ARM 6WWV-060002-5000	Počet 4	Cena 145 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky OIL SEAL 6WWV-060030-5000-10	Počet 4	Cena 43,56 Kč	ks
Číslo na výkresu 17	Název součástky Kód součástky NEEDLE BEARING HK2212 30403-02200	Počet 2	Cena 102 Kč	ks
Číslo na výkresu 18	Název součástky Kód součástky REAR FORK 6AQV-060301-3000-0BP00	Počet 1	Cena 21 373 Kč	není skladem
Číslo na výkresu 19	Název součástky Kód součástky WASHER, REAR SWING ARM 6WWV-060004-5000	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 2	Název součástky Kód součástky BOLT M10x50, REAR SHOCK ABSORBER 6AQV-060004-1002	Počet 2	Cena 58,08 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky 0 6AQV-060007-1000	Počet 1	Cena 799 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky DUST CAP,SMALL 6NT1-060003	Počet 2	Cena 29,02 Kč	ks
Číslo na výkresu 22	Název součástky Kód součástky CHAIN GUARD 1 6AQV-060305-3000	Počet 1	Cena 552 Kč	není skladem
Číslo na výkresu 23	Název součástky Kód součástky INNER HEX STEPPED SCREW M6x14 6WWV-046602-5000	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky CHAIN GUARD 2 6AQV-060306-3000	Počet 1	Cena 450 Kč	není skladem
Číslo na výkresu 25	Název součástky Kód součástky BOLT 6KMV-060042-2000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky CALIPER BRACKET LIMIT SEAT 6KMV-060011-2000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky NUT CLIP M6 8030-040800-00001	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 28	Název součástky Kód součástky INNER HEX SCREW M6x20 6WWV-046902-5000	Počet 1	Cena 14,52 Kč	ks
Číslo na výkresu 29	Název součástky Kód součástky STEPPED SCREW M5 6WWV-046502-5000	Počet 1	Cena 14,51 Kč	ks
Číslo na výkresu 3	Název součástky Kód součástky SHOCK ABSORBER 6AQV-060100-1002-M2	Počet 1	Cena 9 090 Kč	ks
Číslo na výkresu 4	Název součástky Kód součástky Matice 30204-122810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 5	Název součástky Kód součástky Podložka 6AQV-060304-3000	Počet 1	Cena 43,56 Kč	ks
Číslo na výkresu 6	Název součástky Kód součástky Pouzdro 6AQV-060302-3000	Počet 1	Cena 72,60 Kč	ks
Číslo na výkresu 7	Název součástky Kód součástky A-SHAPE SWING ARM BOLT 6AQV-060303-3000	Počet 1	Cena 102 Kč	ks
Číslo na výkresu 8	Název součástky Kód součástky A-SWING ARM ASSY 6AQV-060500-1002	Počet 1	Cena 5 372 Kč	ks
Číslo na výkresu 9	Název součástky Kód součástky RETAINER 6AQV-060504-1000	Počet 2	Cena 43,56 Kč	ks
