EU5 (2023)

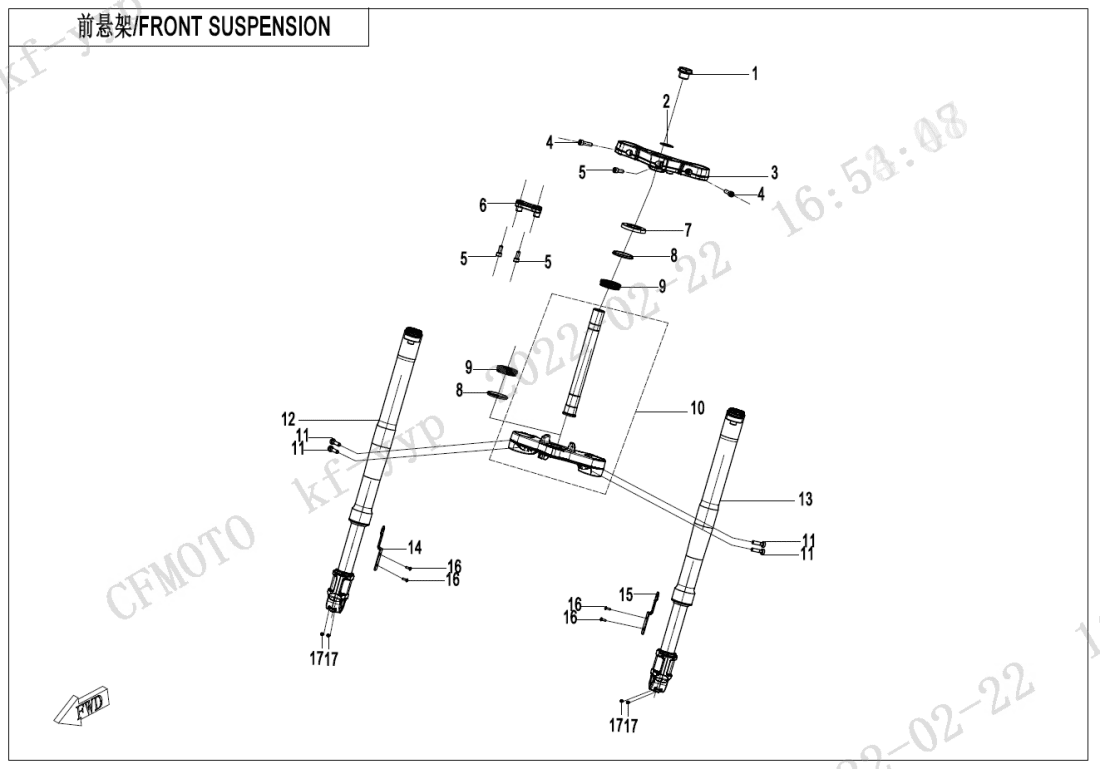

F05 FRONT SUSPENSION
F01 LOCK KIT (10)
F02 MUFFLER (7)
F03‑1 FRAME‑1 (39)
F03‑2 FRAME‑2 (4)
F03‑3 GEARSHIFT LEVER (12)
F04‑1 PLASTICS 1 (29)
F04‑2 PLASTICS 2 (25)
F04‑3 PLASTICS 3 (33)
F04‑4 PLASTICS 4 (29)
F04‑5 PLASTICS 5 (13)
F04‑6 PLASTICS 6 (12)
F05 FRONT SUSPENSION (17)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (9)
F08‑A MAB BRAKE ASSY(BOSCH) (48)
F10 STEERING SYSTEM (18)
F11 REAR WHEEL (20)
F12 FUEL TANK (26)
F13 SEAT (8)
F14 FOOTREST (25)
F15 ELECTRIC SYSTEM (37)
F16 LIGHTS (18)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (25)
F19‑1 WARNING DECAL (1)
F19‑2-B DECAL KITS(ZIRCON BLACK) (12)
F19‑2-C DECAL KITS(TUNDRA GREY) (12)
F19‑3 MODEL DECAL (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LOCK SCREW, UPPER TRIPLE CLAMP6L30-050002 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER TRIPLE CLAMP6AQV-0503A0 |
Počet 1 | Cena 6 084 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M8x306WWV-050011-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6AQV-050600-3001-M2 |
Počet 1 | Cena 15 522 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT LH SHOCK ABSORBER6AQV-050500-3001-M2 |
Počet 1 | Cena 15 522 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH BRACKET, FRONT FENDER6AQV-050030-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH BRACKET, FRONT FENDER6AQV-050020-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub30001-060012810 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SCREW M8x2530102-080025700 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Podložka6WWV-050005-5000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6AQV-050001-1001-0VR00 |
Počet 1 | Cena 5 024 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky INNER HEX SCREW M8x3030102-080030860 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky HEAD LOCK BRACKET 16AQV-050003-1001 |
Počet 1 | Cena 508 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DUST-PROOF COVER6L30-050003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky ANTI-DUST RING6AQV-050010-1000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky STEERING BEARING ASSY6L30-050200 |
Počet 2 | Cena 653 Kč |
