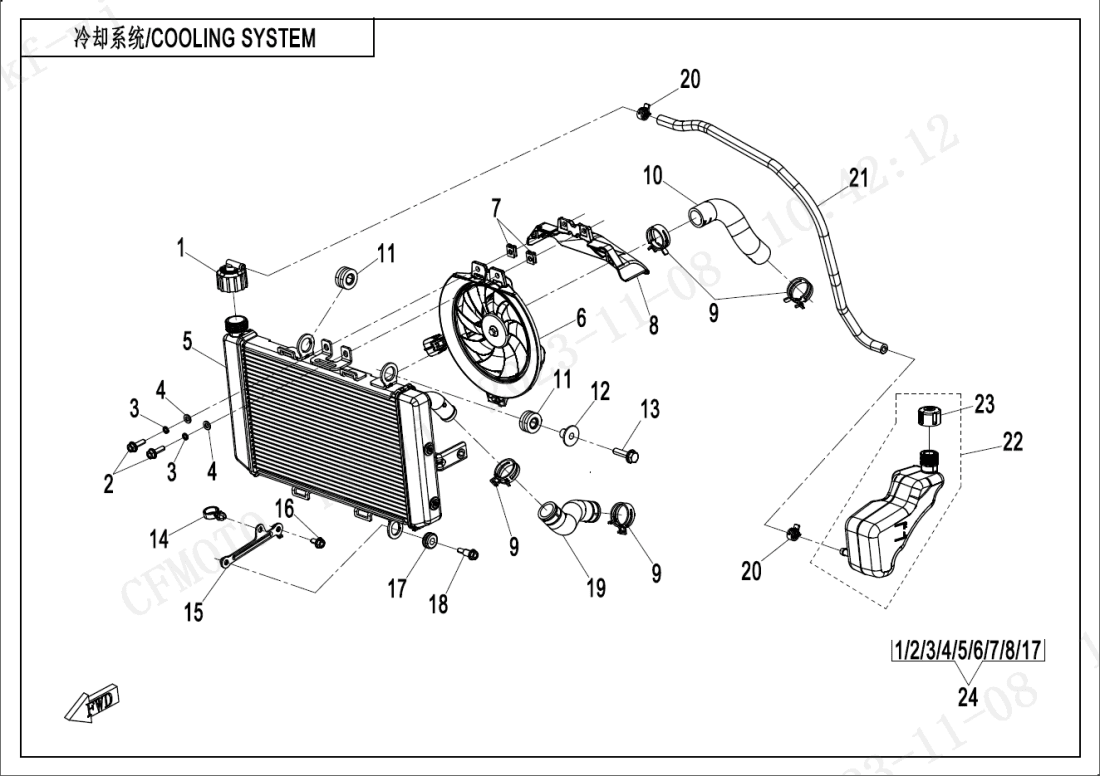

F18 COOLING SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (18)
F03‑1 FRAME‑1 (43)
F03‑2 FRAME‑2 (3)
F03‑3 GEARSHIFT LEVER (7)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (23)
F04‑3 PLASTICS 3 (25)
F04‑4 PLASTICS 4 (23)
F04‑5 PLASTICS 5 (23)
F04‑6 PLASTICS 6 (15)
F05 FRONT SUSPENSION (12)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (8)
F08‑V1 BRAKE SYSTEM (43)
F08‑V2 BRAKE SYSTEM (43)
F10 STEERING SYSTEM (34)
F11 REAR WHEEL (17)
F12 FUEL TANK (25)
F13 SEAT (7)
F14 FOOTREST (35)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (14)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (24)
F19‑1 LABEL (5)
F19‑A DECAL KITS(NEBULA WHITE) (12)
F19‑B DECAL KITS(ZEPHYR BLUE) (14)
F19‑C DECAL KITS(NEBULA BLACK) (14)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FILLER CAP ASSY6GUV-181010-6001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30303-060010 Alternativy: 30303-060112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Podložka30304-060410 Alternativy: 30306-060142 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RADIATOR ASSY6AQV-181100-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FAN MOTOR6AQV-181200-1000 |
Počet 1 | Cena 4 748 Kč | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky DEFLECTOR6AQV-181000-1000-20 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CLAMP30601-229060 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WATER OUTLET PIPE, RADIATOR6AQV-180002-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M8x3030006-080030870 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CONNECTING BRACKET ASSY6AQV-180010-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DAMPING MAT, RADIATOR6WWV-181001-5000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEPPED SCREW M6x256WWV-180008-5000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WATER INLET PIPE, RADIATOR6AQV-180001-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLAMP30601-212570 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6AQV-180003-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RESERVOIR ASSY6AQV-180100-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RESERVOIR CAP ASSY6AQV-180110-4000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RADIATOR FAN ASSY6AQV-181000-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
