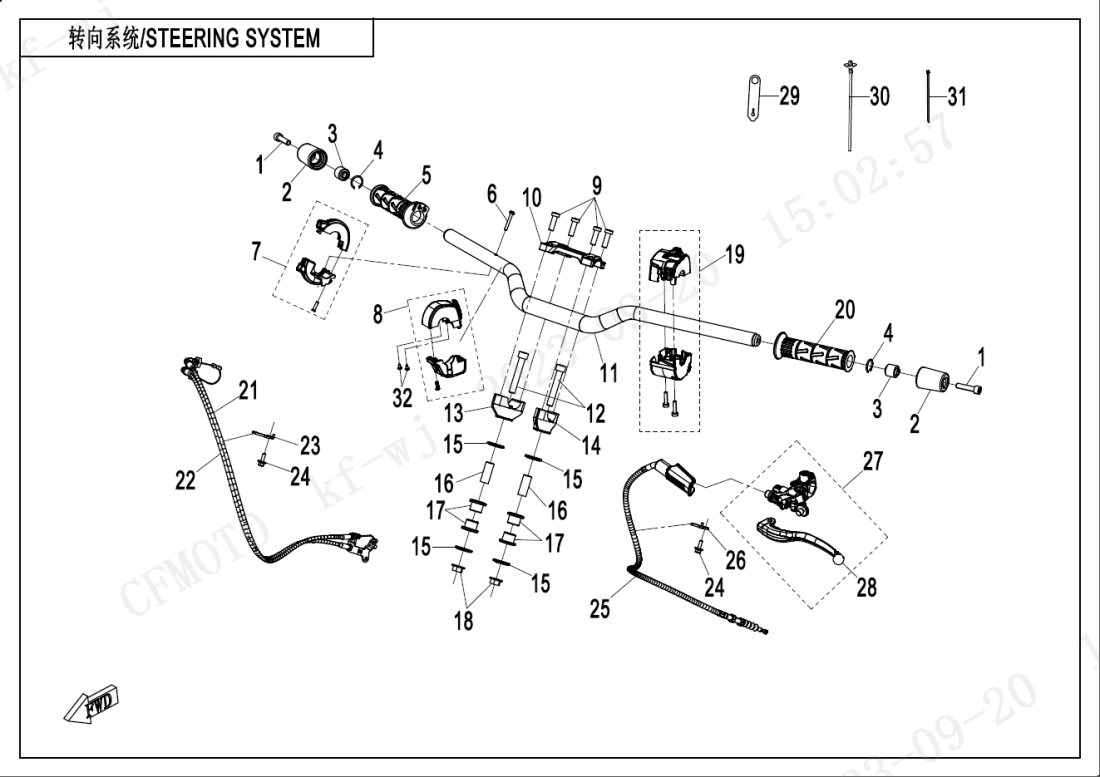

F10 STEERING SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (18)
F03‑1 FRAME‑1 (43)
F03‑2 FRAME‑2 (3)
F03‑3 GEARSHIFT LEVER (7)
F04‑1 PLASTICS 1 (30)
F04‑2 PLASTICS 2 (23)
F04‑3 PLASTICS 3 (25)
F04‑4 PLASTICS 4 (23)
F04‑5 PLASTICS 5 (23)
F04‑6 PLASTICS 6 (15)
F05 FRONT SUSPENSION (12)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (8)
F08‑V1 BRAKE SYSTEM (43)
F08‑V2 BRAKE SYSTEM (43)
F10 STEERING SYSTEM (34)
F11 REAR WHEEL (17)
F12 FUEL TANK (25)
F13 SEAT (7)
F14 FOOTREST (35)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (14)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (24)
F19‑1 LABEL (5)
F19‑A DECAL KITS(NEBULA WHITE) (12)
F19‑B DECAL KITS(ZEPHYR BLUE) (14)
F19‑C DECAL KITS(NEBULA BLACK) (14)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub (vrut)30102-080035810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BALANCER6NT1-100301 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BUSH, BALANCER6NT1-100310 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SNAP RING30805-02005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH HAND GRIP ASSYA000-100010-20000 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M4x3030105-040030410 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Ovladač plynu6AQV-100700-1003 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY6KMV-167000-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SCREW M8x256WWV-050009-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HANDLEBAR PRESS COVEVR6AQV-100003-4001-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HANDLEBAR ASSY6AQV-100100-4001 |
Počet 1 | Cena 2 556 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HANDLEBAR RH BRACKET6AQV-100050-4001-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HANDLEBAR LH BRACKET6AQV-100040-4001-0VR00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Podložka6KJ0-050005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LINER, UPPER CONNECTING PLATE6KJ0-050006-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DAMPER RUBBER, UPPER TRIPLE CLAMP6KJ0-050004 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY6AQV-166000-4000 |
Počet 1 | Cena 2 120 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky HAND GRIP, LHA000-100001-10000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky THROTTLE CABLE6AQV-100400-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUSTABLE THROTTLE CABLE6AQV-100500-4000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky ADJUSTABLE THROTTLE CABLE6AQV-100500-4001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH CABLE HOOK, HANDLEBAR6AQV-100602-4001 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub30006-050014810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLUTCH CABLE6AQV-100600-1002 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky CLUTCH CABLE6AQV-100600-1003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LH CABLE HOOK, HANDLEBAR6AQV-100601-4001 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky CLUTCH LEVER ASSY6WWV-100200-5003 |
Počet 1 | Cena 2 207 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CLUTCH LEVER6WWV-100201-5000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Šroub (vrut)30137-250120010 |
Počet 2 | Cena 14,51 Kč |
