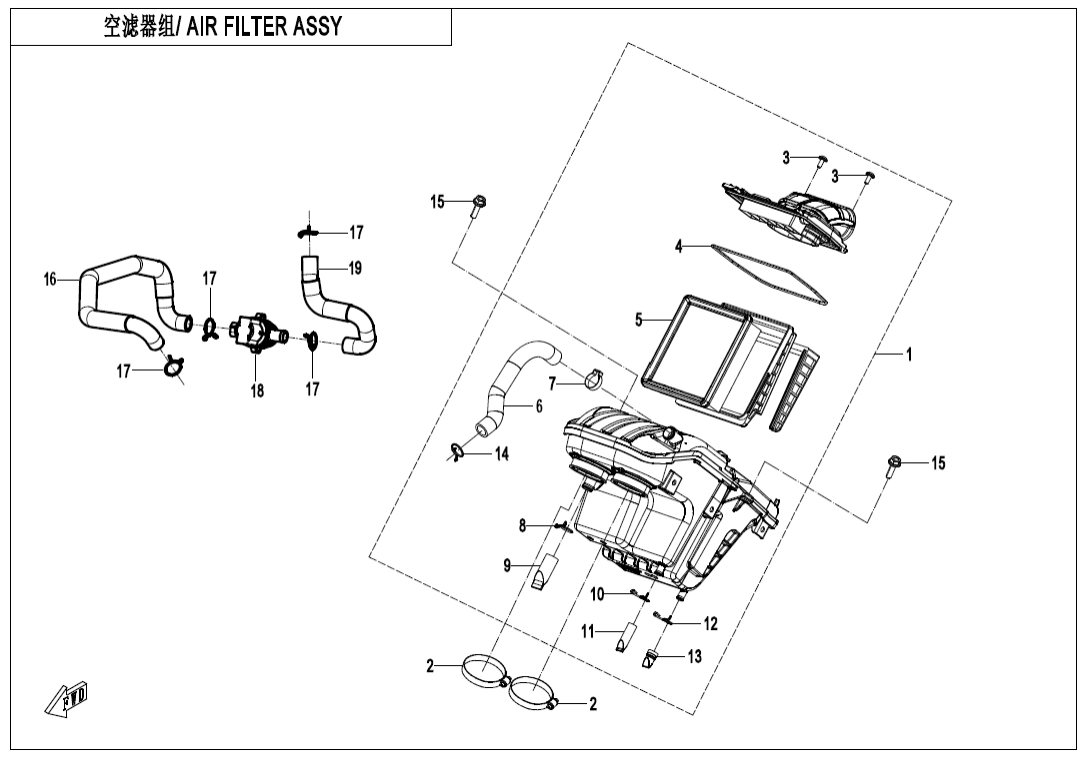

F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky AIR FILTER ASSY0SQV-110000-5002 |
Počet 1 | Cena 3 543 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky OIL STORAGE HOSE0SQV-110000-1000-25 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP0SQV-110000-5000-22 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky VALVE0SQV-110000-1000-21 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP0SQV-110000-5000-20 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SECONDARY AIR SYSTEM OUTLET PIPE0SQV-140002-5000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1830601-118010 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SECONDARY GULP VALVE6AQV-004400-6400 |
Počet 1 | Cena 1 336 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SECONDARY AIR SYSTEM INTAKE PIPE0SQV-140001-5000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CLAMP 520120-110003 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX SCREW M5×126NTA-040202 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SEAL RING0SQV-110000-5000-21 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FILTER ELEMENT0SQV-112000-1000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BREATHER HOSE, CRANKCASE0SQV-110005-5000 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMP0SQV-110000-5000-24 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky STORAGE HOSE0SQV-110000-1000-24 |
Počet 1 | Cena 14,52 Kč |
