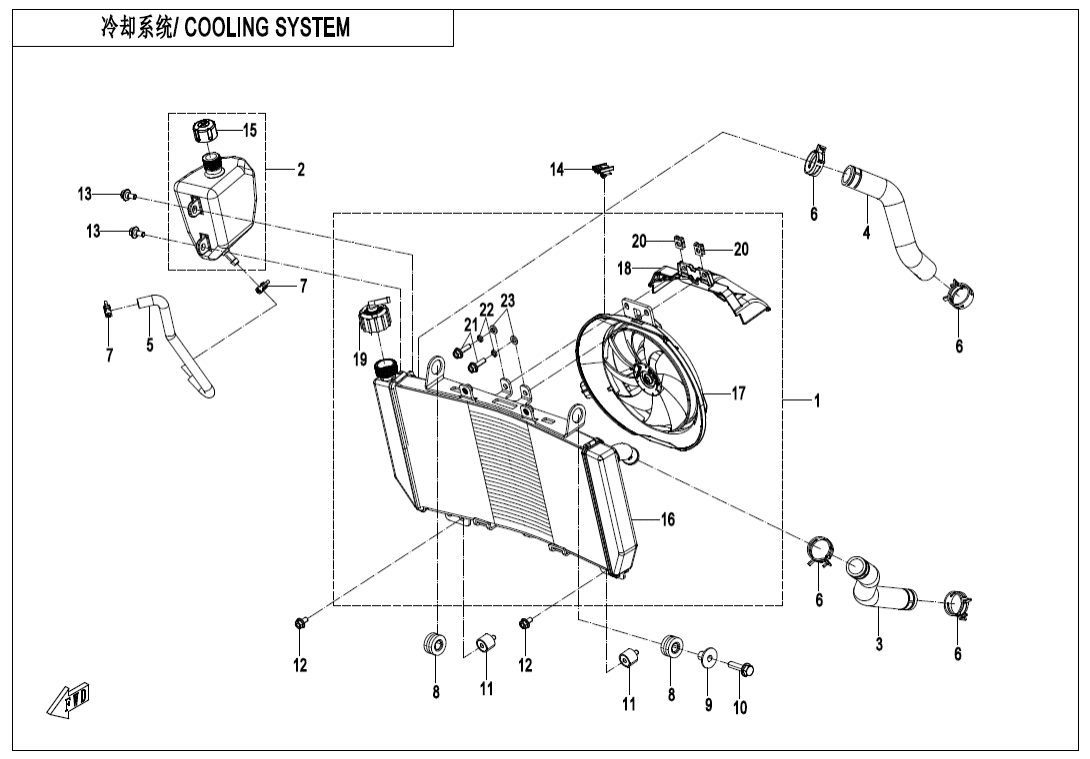

F18 COOLING SYSTEM
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FAN ASSY, RADIATOR6AQV-181000-6000 |
Počet 1 | Cena 10 498 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M8x3030006-080030870 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky THREADED DAMPING RUBBER6WWV-180009-5000 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLIPCFCV-CAC002-2000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RESERVOIR CAP ASSY6AQV-180110-4000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RADIATOR ASSY6AQV-181100-6000 |
Počet 1 | Cena 8 088 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FAN MOTOR ASSY6AQV-181200-6000 |
Počet 1 | Cena 6 040 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky AIR DEFLECTOR6AQV-181000-6000-21 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FILLER CAP ASSY6GUV-181010-6001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RESERVOIR ASSY6AQV-180100-6000 |
Počet 1 | Cena 494 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky Podložka30303-060010 Alternativy: 30303-060112 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Podložka30304-060410 Alternativy: 30306-060142 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky WATER INLET HOSE, RADIATOR6AQV-180001-6000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky WATER OUTLET HOSE, RADIATOR6AQV-180002-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR TANK6AQV-180003-6000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLAMP30601-229060 |
Počet 4 | Cena 58,08 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky CLAMP30601-212570 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 29,02 Kč |
