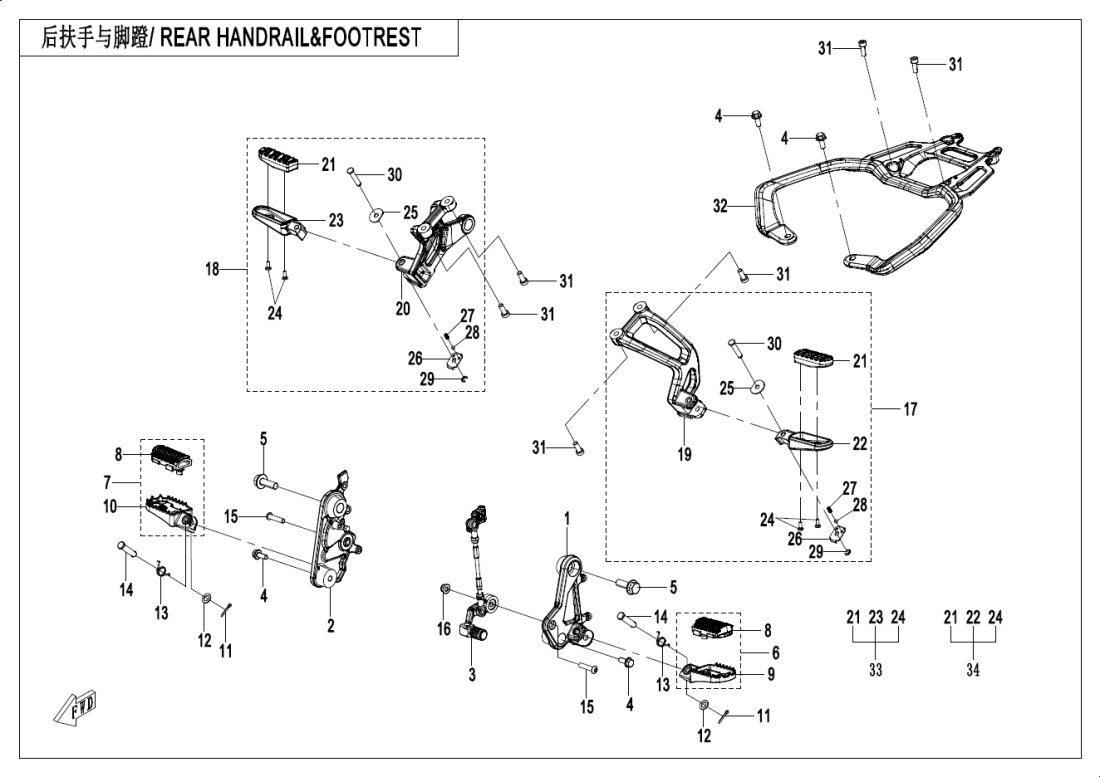

F14 REAR HANDRAIL@^FOOTREST
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BRACKET, LH FRONT FOOTREST6AQV-140600-6000 |
Počet 1 | Cena 2 062 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT RH FOOTREST SEAT6AQV-140920-6000 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING6L3V-140103-4200 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M8x3530121-080035860 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH REAR FOOTREST6AQV-140200-6000 |
Počet 1 | Cena 4 240 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH REAR FOOTREST6AQV-140300-6000 |
Počet 1 | Cena 4 240 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR LH FOOTREST SEAT6AQV-140210-6000 |
Počet 1 | Cena 1 946 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BRACKET ASSY, RH FRONT FOOTREST6AQV-140700-6000 |
Počet 1 | Cena 2 309 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR RH FOOTREST SEAT6AQV-140310-6000 |
Počet 1 | Cena 1 946 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RUBBER, REAR FOOTREST BOARD6GU#-140080-6000 |
Počet 2 | Cena 203 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LH REAR FOOTREST BOARD6GU#-140041-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH REAR FOOTREST BOARD6GU#-140051-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SHIFT LEVER CONNECTING KIT6AQV-141000-6000 |
Počet 1 | Cena 3 601 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REAR ARMREST6AQV-140100-6000-0VN00 |
Počet 1 | Cena 3 717 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky RUBBER, RH REAR FOOTREST BOARD6GU#-1400B0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky RUBBER, LH REAR FOOTREST BOARD6GU#-1400A0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BOLT M8x2030006-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub0800-014009-00002 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky LH FRONT FOOTREST BOARD6AQV-140800-6000 |
Počet 1 | Cena 1 742 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RH FRONT FOOTREST BOARD6AQV-140900-6000 |
Počet 1 | Cena 1 742 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT FOOTREST SEAT RUBBER6AQV-140810-6000 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FRONT LH FOOTREST SEAT6AQV-140820-6000 |
Počet 1 | Cena 973 Kč |
