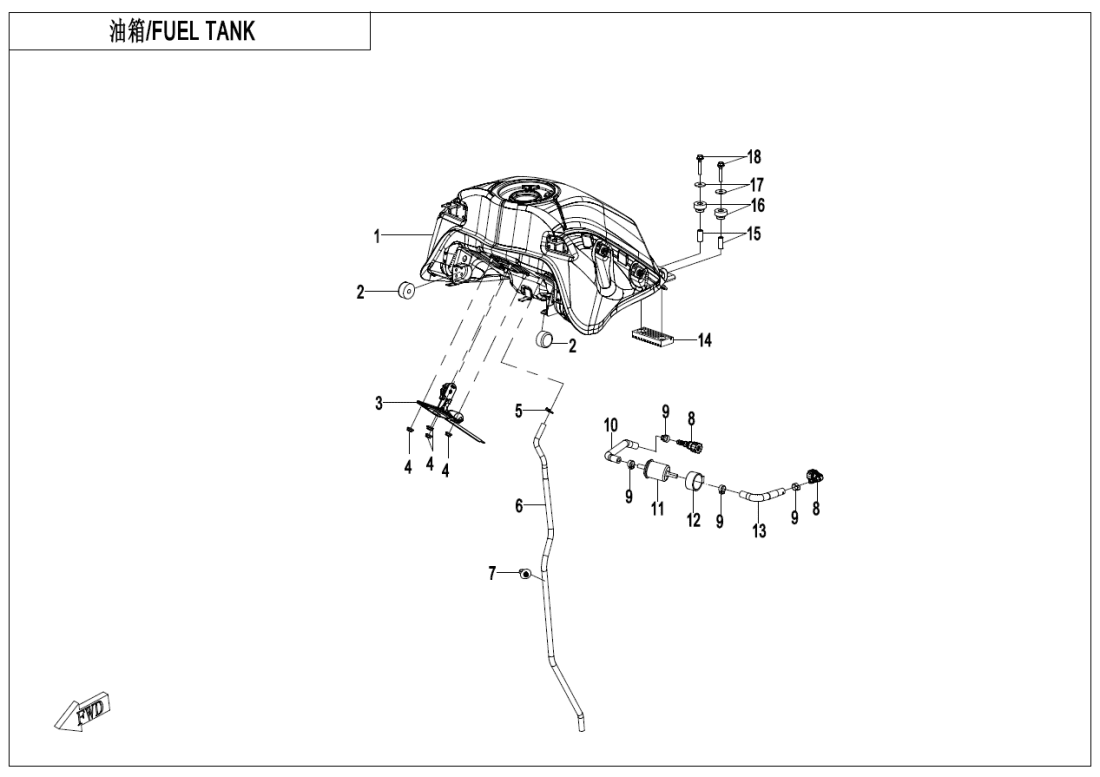

F12 FUEL TANK
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSY6AQV-121000-6001-0BM00 |
Počet 1 | Cena 18 774 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY 16AQV-120010-6000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FUEL FILTER, EFI805A-120004 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RUBBER SLEEVE, FUEL FILTER, EFI6090-120221 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY 26AQV-120020-6000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER DAMPER BLOCK6NQ#-120003-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MOUNTING BUSHING6NQ#-120002-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6NQ#-120004-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka30301-060412 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x3530006-060035810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CUSHION MAT, FRONT FUEL TANKA000-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FUEL LEVEL SENSOR6AQV-170200-6000-M1 |
Počet 1 | Cena 871 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FUEL PIPE, FUEL TANK6NQ0-120001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 4 | Cena 43,52 Kč |
