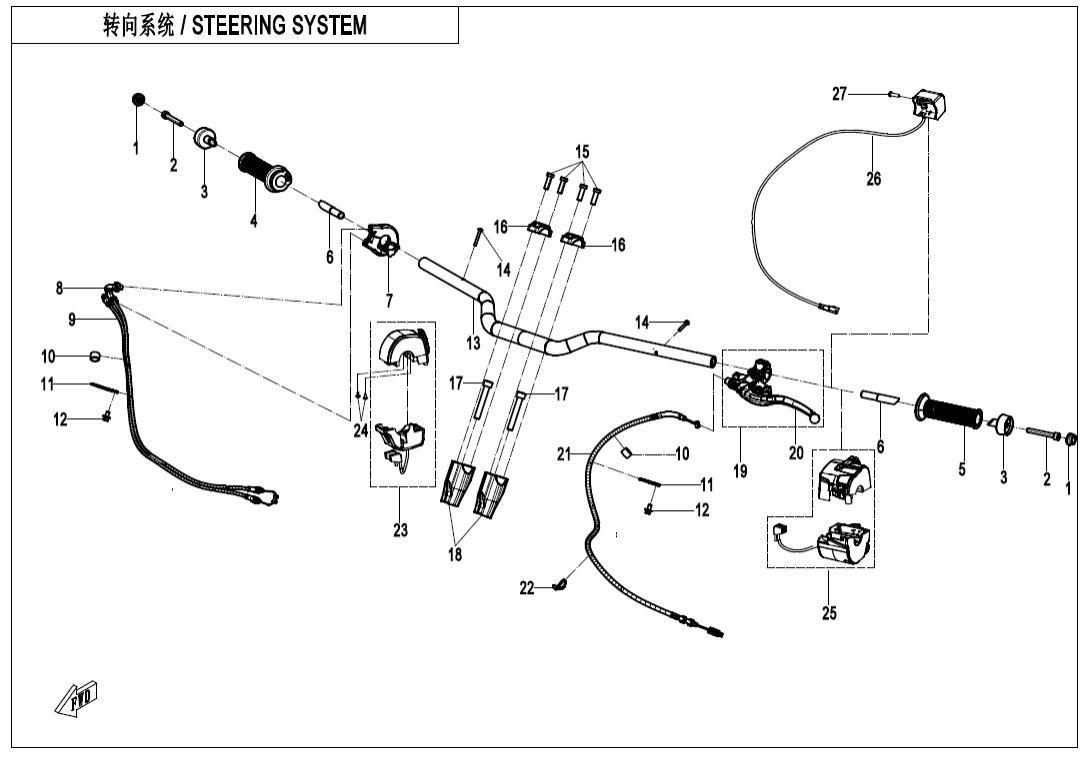

F10 STEERING SYSTEM
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BUSH, HAND GUARD6NT1-100001 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CABLE HOOK6AQV-100601-6000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HANDLEBAR PIPE6AQV-100100-6003 |
Počet 1 | Cena 1 568 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SCREW M4x3030105-040030410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M8x256WWV-050009-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky PRESS COVER, HANDLEBAR6WWV-050003-5000-10 |
Počet 2 | Cena 494 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SEAT, HANDLEBAR6WWV-050002-5000-10 |
Počet 2 | Cena 1 234 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CLUTCH LEVER ASSY6WWV-100200-5003 |
Počet 1 | Cena 2 207 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW M8x6030102-080060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLUTCH LEVER6WWV-100201-5000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLUTCH CABLE6AQV-100600-6000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY6AQV-167000-7100 |
Počet 1 | Cena 2 004 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Šroub (vrut)30137-250120010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY6AQV-166000-7100 |
Počet 1 | Cena 2 585 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ABS SWITCH6AQV-169470-6000 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky Šroub (vrut)30105-040008470 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BALANCER6AQV-100301-6000 |
Počet 2 | Cena 334 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RH GRIP6AQV-100010-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky LH GRIP6AQV-100001-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BALANCING WEIGHT 16WWV-100304-5000 |
Počet 2 | Cena 261 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky THROTTLE LEVER ASSY6AQV-100700-6000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky THROTTLE CABLE6AQV-100400-6001 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky ADJUSTABLE THROTTLE CABLE6AQV-100500-6001 |
Počet 1 | Cena 290 Kč |
