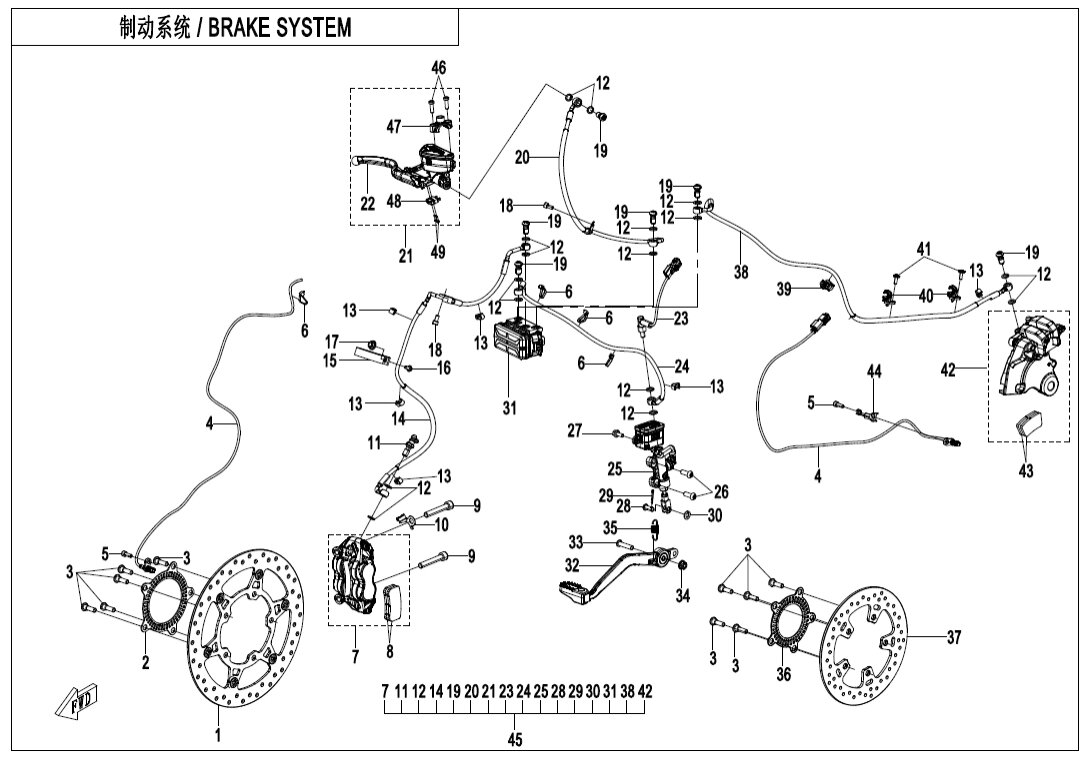

F08 BRAKE SYSTEM
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Přední brzdový kotouč6AQV-080001-1000-M1 |
Počet 1 | Cena 3 964 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WIRE CLIP, FRONT SPEED SENSOR6AQV-081002-1000 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BANJO BOLT 16GU#-081000-6000-22 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 16 | Cena 116 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRONT BRAKE FLUID INLET PIPE ASSY6AQV-081600-6001 |
Počet 1 | Cena 1 888 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRAKE FLUID PIPE CLASP6AQV-080002-6000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT M530200-050810 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BANJO BOLT26GU#-081000-6000-23 |
Počet 6 | Cena 319 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT RACK6AQV-080002-1000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET PIPE ASSY6AQV-081500-6000 |
Počet 1 | Cena 1 641 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRONT BRAKE MASTER CYLINDER ASSY6AQV-081100-6001-M1 |
Počet 1 | Cena 7 305 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky HANDLE6WWV-080110-5000-24 |
Počet 1 | Cena 755 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR BRAKE LIGHT SWITCH6NTV-081070-9300-M1 |
Počet 1 | Cena 1 496 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET PIPE ASSY6AQV-081800-6000 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR BRAKE MASTER CYLINDER6AQV-081400-6001-M1 |
Počet 1 | Cena 6 563 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Šroub (vrut)6GUV-080001-7000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky PIN SHAFTA000-080216-2000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky PINA000-080233-2000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT, FRONT BRAKE DISC6KJ0-080005 |
Počet 10 | Cena 29,04 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WASHER 8A000-080234-2000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAB EXECUTION UNIT6AQV-081200-6000-M1 |
Počet 1 | Cena 26 325 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY6AQV-080300-6000 |
Počet 1 | Cena 2 105 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW M8x3530121-080035860 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky RETURN SPRING6KMV-080005-C000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky REAR BRAKE DISC6NQV-080006-2600 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky REAR BRAKE FLUID INLET PIPE ASSY6AQV-081900-6000 |
Počet 1 | Cena 1 786 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky WIRE CLIP 2, BRAKE FLUID HOSE6L30-080006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SPEED SENSOR, FRONT WHEEL6L30-080020 |
Počet 2 | Cena 1 567 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky WIRE CLIP 1, BRAKE FLUID HOSE6L30-080005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky REAR BRAKE CALIPER ASSY6AQV-081700-6000 |
Počet 1 | Cena 9 714 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky REAR BRAKE PADA000-0801D0 |
Počet 1 | Cena 1 800 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky WIRE CLIP, REAR SPEED SENSOR6AQV-081003-1000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky ABS BRAKE ASSY6AQV-081000-6001 |
Počet 1 | Cena 81 080 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky SCREWA000-080135-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 47 |
Název součástky Kód součástky COVERA000-080126-2000 |
Počet 1 | Cena 494 Kč | není skladem |
|
Číslo na výkresu 48 |
Název součástky Kód součástky BRAKE SWITCHA000-080137-2000 |
Počet 1 | Cena 465 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky SCREWA000-080138-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SCREW M6x1630102-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FRONT RH BRAKE CALIPER6WWV-081200-5001 |
Počet 1 | Cena 14 418 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY6GUV-0811A0-6000 |
Počet 1 | Cena 2 374 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč |
