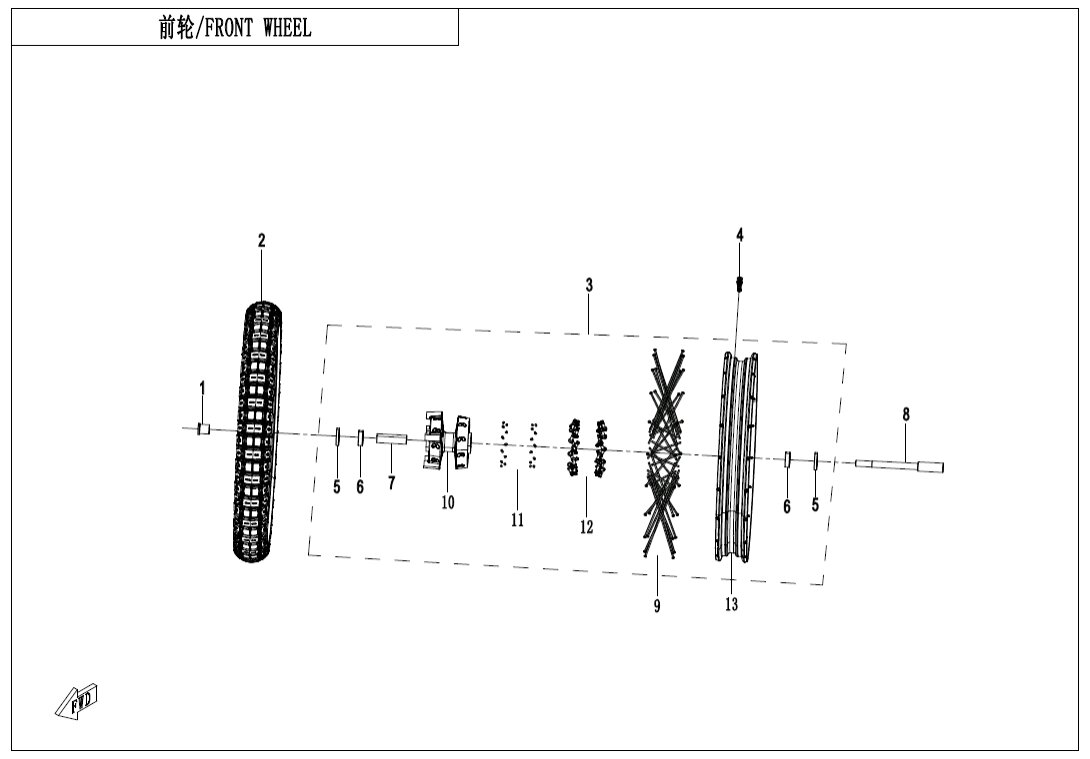

F07 FRONT WHEEL
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SHAFT BUSHING, FRONT WHEEL AXLE6AQV-070002-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT WHEEL MIDDLE HUB6AQV-070102-6000-M1 |
Počet 1 | Cena 6 026 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW6AQV-070109-6000-22 |
Počet 40 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPOKE NIPPLE6AQV-110106-6000-M1 |
Počet 40 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT WHEEL RIM6AQV-070101-6000-M1 |
Počet 1 | Cena 13 881 Kč | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Pneumatika30705-2103 |
Počet 1 | Cena 5 750 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT RIM ASSY6AQV-070100-6000-M1 |
Počet 1 | Cena 23 676 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky VALVE, INFLATION6WWV-070300-5000-M1 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky OIL SEAL6AQV-070104-6000-20 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Ložisko30400-01785 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FRONT WHEEL MIDDLE SPACER6AQV-070105-6000-M1 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT WHEEL SHAFT6AQV-070003-1001 |
Počet 1 | Cena 1 684 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SPOKE 16AQV-070107-6000-M1 |
Počet 40 | Cena 87,12 Kč |
