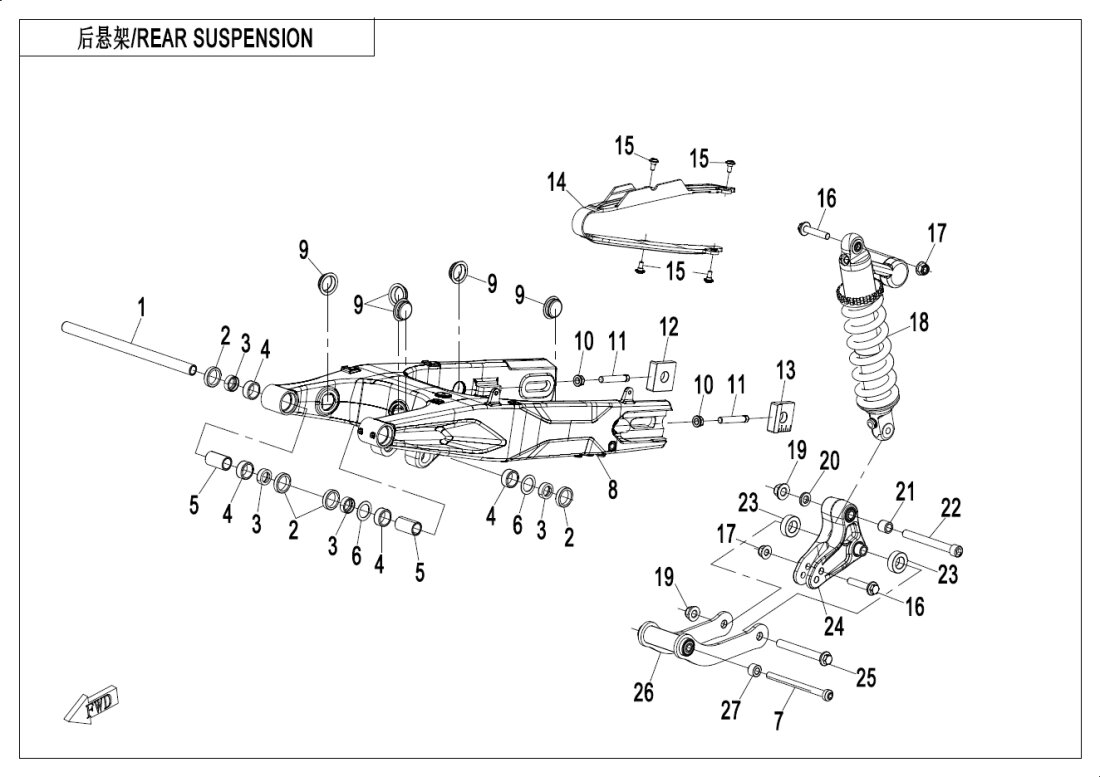

F06 REAR SUSPENSION
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky 06AQV-060007-1000 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M10x130, TIE ROD6AQV-060009-1002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR FORK6AQV-060301-6001 |
Počet 1 | Cena 13 533 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCK NUT, CHAIN ADJUSTER6L30-060013 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ADJUSTABLE BOLT, CHAIN6L30-060002 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RH CHAIN ADJUSTER6AQV-060004-6000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH CHAIN ADJUSTER6AQV-060003-6000 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CHAIN GUARD6AQV-060002-6000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M10x50, REAR SHOCK ABSORBER6AQV-060004-1002 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Zadní tlumič6AQV-060100-6000-M1 |
Počet 1 | Cena 17 387 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Matice30204-122810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Podložka6AQV-060304-3000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Pouzdro6AQV-060302-3000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky A-SHAPE SWING ARM BOLT6AQV-060303-3000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RETAINER6AQV-060504-1000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky A-SHAPE SWING ARM ASSY6AQV-060500-6000 |
Počet 1 | Cena 5 358 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky A-SHAPE SWING ARM BOLT6AQV-060307-3000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky TIE-ROD ASSY6AQV-060600-6000 |
Počet 1 | Cena 1 481 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPACER, TIE ROD6AQV-060005-1000 |
Počet 1 | Cena 87,12 Kč |
