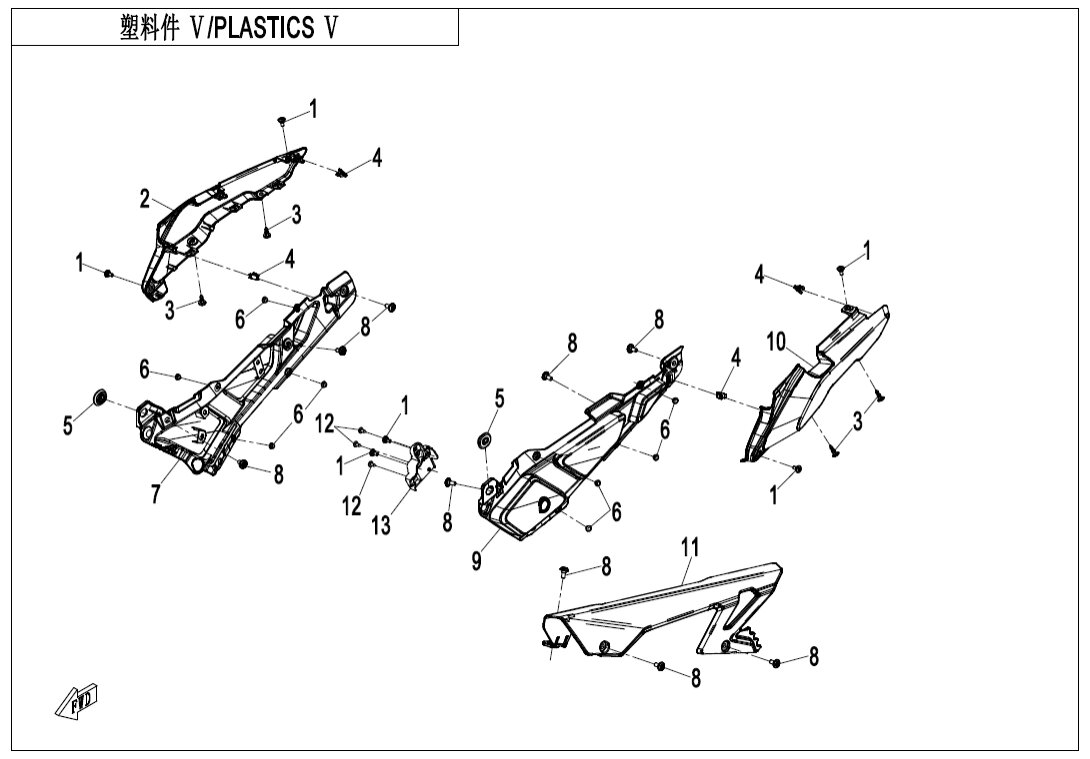

F04‑5 PLASTICS 5
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky REAR RH DECO PLATE6AQV-040705-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky CLASP8080-000001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER HEAD6FIV-040401-7100 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER6AQV-043001-6000 |
Počet 8 | Cena 14,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRAME RH DECO PLATE6AQV-040703-6001 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 9 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRAME LH DECO PLATE6AQV-040702-6000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR LH DECO PLATE6AQV-040704-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR FORK PANEL6AQV-060401-6000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BRACKET, SEAT LOCK6AQV-041101-6000 |
Počet 1 | Cena 29,04 Kč |
