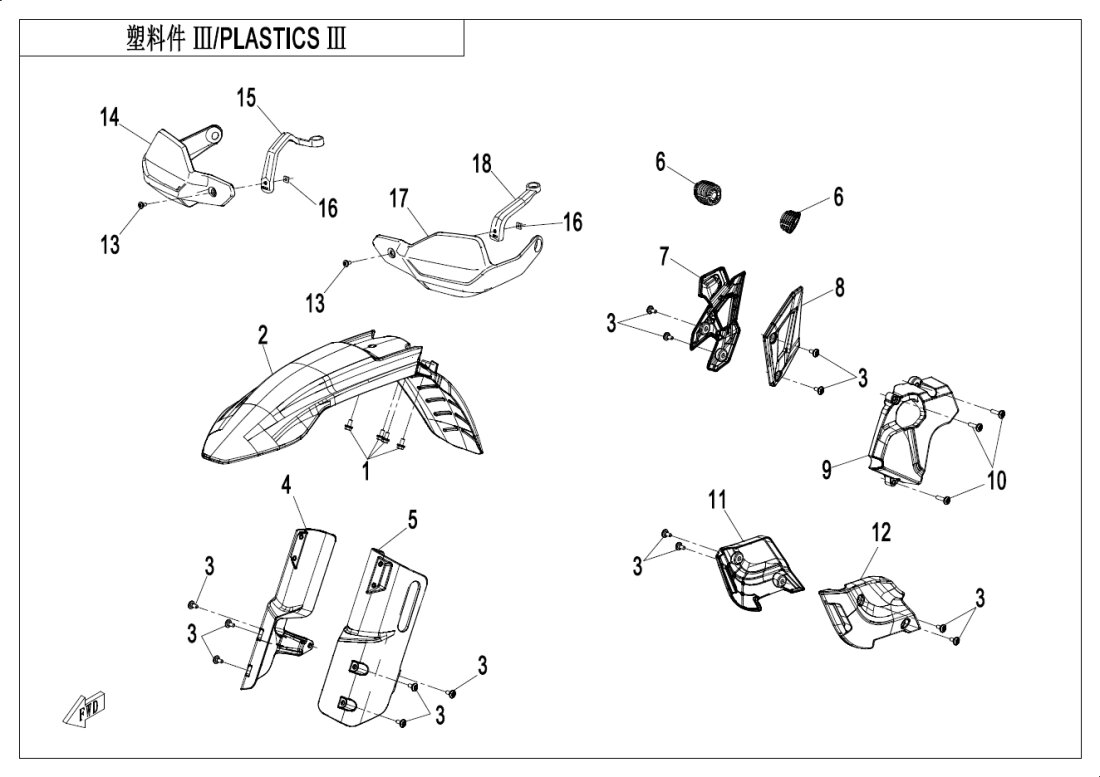

F04‑3-B PLASTICS 3(HIGH FENDER)
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HIGH FENDER6AQV-050701-6100-0EN00 |
Počet 1 | Cena 2 526 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HIGH FENDER6AQV-050701-6100-0HJ00 |
Počet 1 | Cena 2 526 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HIGH FENDER6AQV-050701-6101-0HJ00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky HIGH FENDER6AQV-050701-6101-0EN00 |
Počet 1 | Cena 2 468 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 14 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH DECO PLATE, FRONT FENDER6AQV-050703-6000-0BU00 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH DECO PLATE, FRONT FENDER6AQV-050702-6000-0BU00 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FRAME PIPE PLUG6AQV-043004-6000 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PANEL, RH FOOTREST6AQV-041403-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky PANEL, LH FOOTREST6AQV-041402-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SMALL SPROCKET GUARD6AQV-000101-6000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER HEX SCREW M6x256WWV-047002-5000 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RH PANEL, ENGINE6AQV-040902-6000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LH PANEL, ENGINE6AQV-040901-6000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH HAND GUARD6AQV-041004-6000-0VE00 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH HAND GUARD6AQV-041004-6000-0BM00 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH HAND GUARD6AQV-041004-6001-0BM00 |
Počet 1 | Cena 842 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH HAND GUARD6AQV-041004-6001-0VE00 |
Počet 1 | Cena 842 Kč | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRACKET, RH HAND GUARD6AQV-041002-6000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M56KJ0-040402 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH HAND GUARD6AQV-041003-6000-0VE00 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH HAND GUARD6AQV-041003-6000-0BM00 |
Počet 1 | Cena 958 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH HAND GUARD6AQV-041003-6001-0BM00 |
Počet 1 | Cena 842 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH HAND GUARD6AQV-041003-6001-0VE00 |
Počet 1 | Cena 842 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, LH HAND GUARD6AQV-041001-6000 |
Počet 1 | Cena 58,08 Kč |
