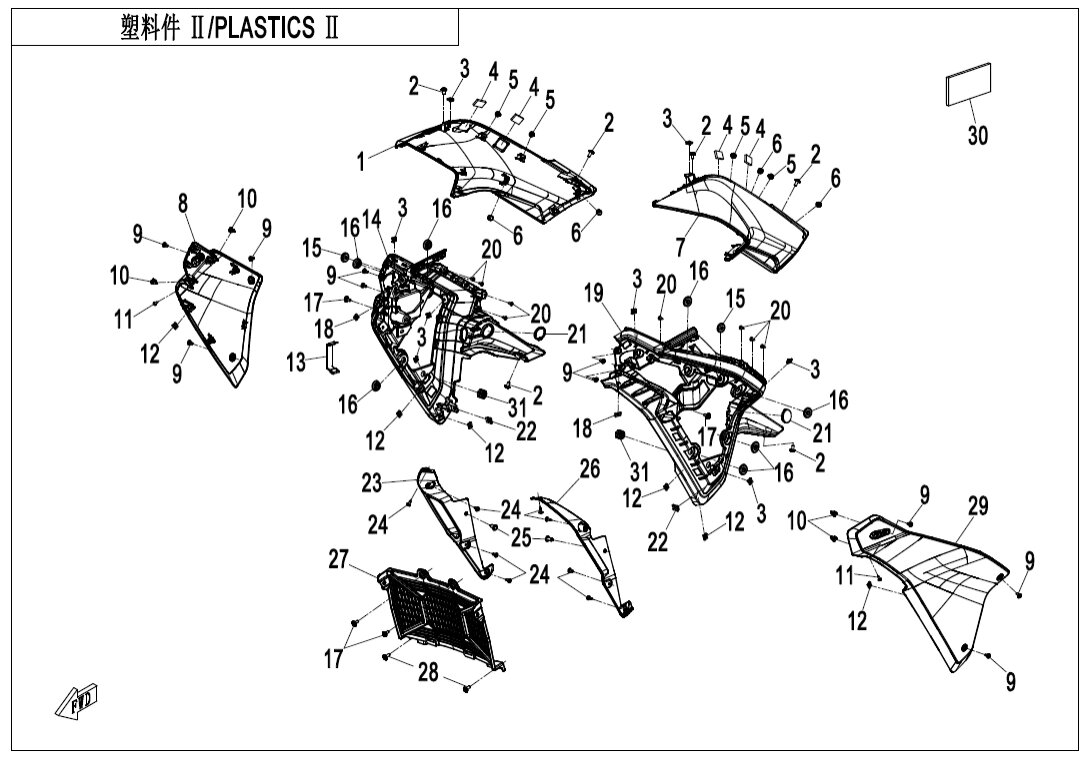

F04‑2 PLASTICS 2
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK RH PANEL6AQV-040403-6000-0EN00 |
Počet 1 | Cena 2 338 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK RH PANEL6AQV-040403-6000-0BM00 |
Počet 1 | Cena 2 338 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT CLIP M56KM#-040081-8000-M1 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BUCKLE COMP.6NT1-041510 |
Počet 4 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PLASTIC CLASP6AQV-043002-6000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER6WWV-045801-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FUEL TANK LH PANEL6AQV-040402-6000-0EN00 |
Počet 1 | Cena 2 338 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FUEL TANK LH PANEL6AQV-040402-6000-0BM00 |
Počet 1 | Cena 2 338 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RADIATOR RH PANEL6AQV-040502-6000-0VE00 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RADIATOR RH PANEL6AQV-040502-6000-0HJ00 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT KIT M56AQV-043003-6000 |
Počet 10 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLASP8080-000001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13-C-H30110-420130070 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky T-BOX ASSY6GUV-150910-9000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RADIATOR RH INNER PANEL6AQV-040504-6001 |
Počet 1 | Cena 842 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SIDE PANEL BUSHING6AQV-040606-7100 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER HEAD6FIV-040401-7100 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RADIATOR LH INNER PANEL6AQV-040503-6001 |
Počet 1 | Cena 770 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 8 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RADIATOR VENTILATOR COVER PLUG6AQV-040510-6000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RH FRONT PANEL, RADIATOR6AQV-040508-6000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-480160070 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LH FRONT PANEL, RADIATOR6AQV-040507-6000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT PANEL, RADIATOR6AQV-040509-6000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RADIATOR LH PANEL6AQV-040501-6000-0VE00 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RADIATOR LH PANEL6AQV-040501-6000-0HJ00 |
Počet 1 | Cena 2 149 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BATTERY FRONT SPONGE MAT6KWV-041108-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HEADLIGHT BRACKET SLEEVE6KWV-030003-1000 |
Počet 2 | Cena 29,04 Kč |
