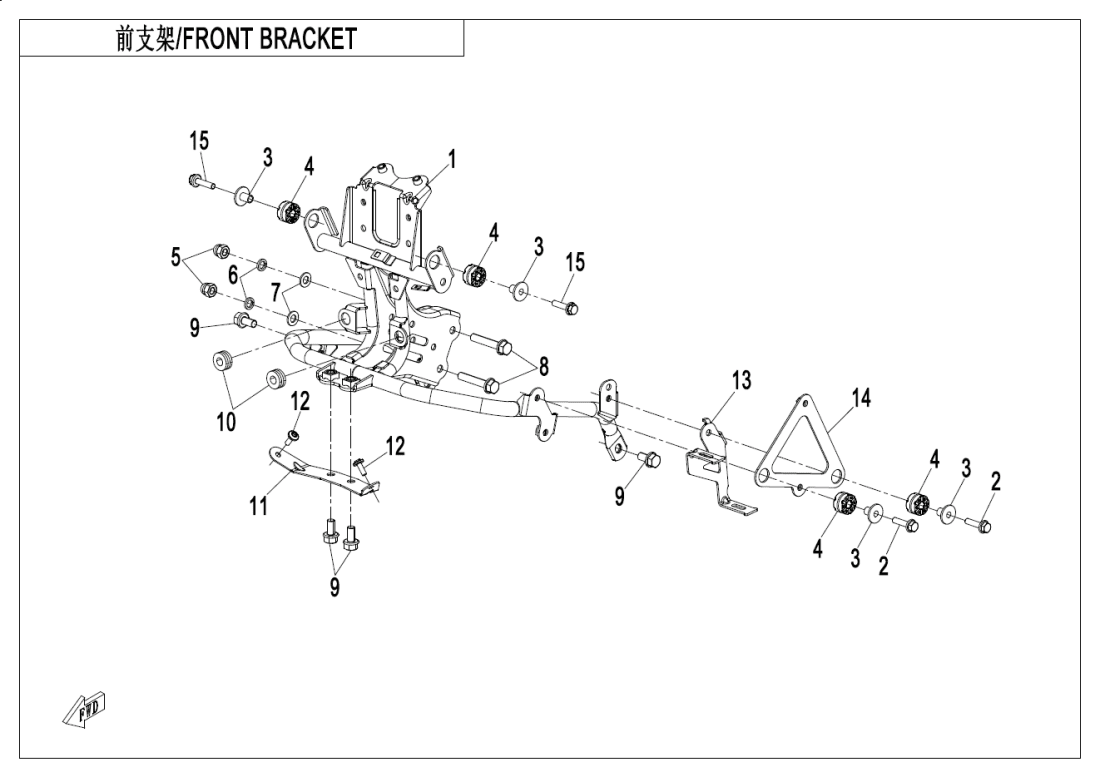

F03‑1 FRONT BRACKET
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT BRACKET ASSY6AQV-030400-6000-0BP00 |
Počet 1 | Cena 2 541 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HEADLIGHT BRACKET SLEEVE6KWV-030003-1000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M830206-080510 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Podložka30303-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30006-080016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEADLIGHT PANEL BRACKET6AQV-030008-6000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CANISTER BRACKET6AQV-030001-6000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ECU BRACKET6AQV-030040-6000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 2 | Cena 14,51 Kč |
