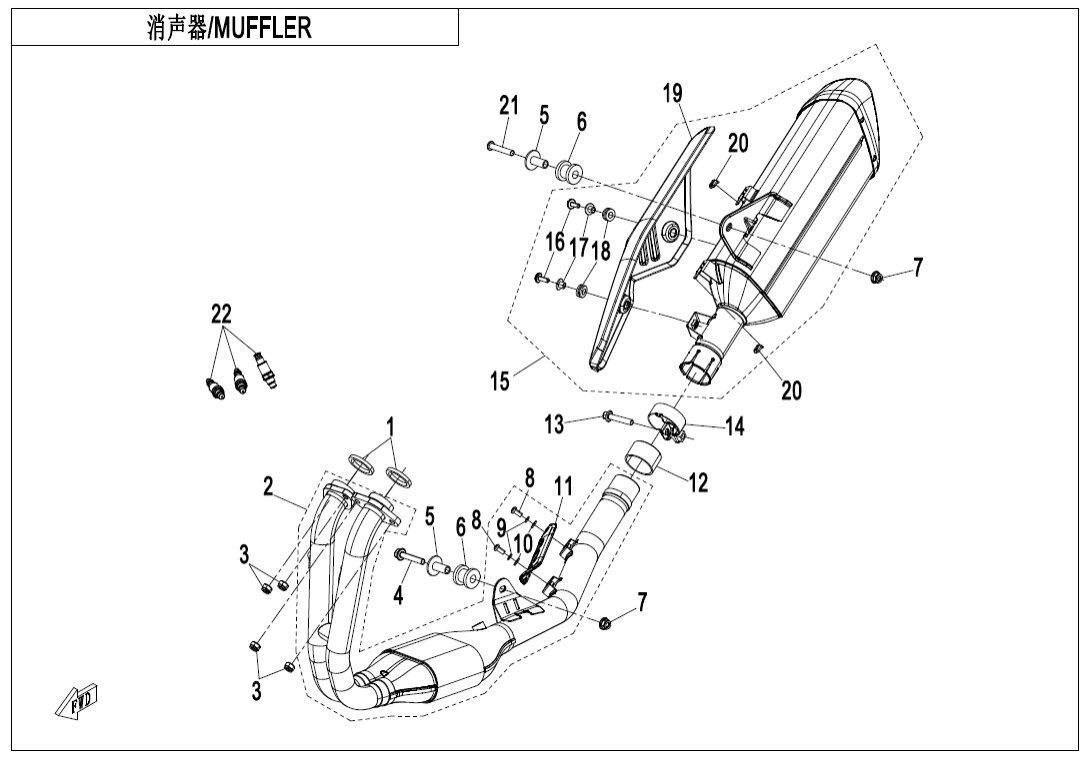

F02 MUFFLER
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GASKET, EXHAUST PORT6090-020010 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky EXHAUST PIPE ASSY6AQV-021100-6400 |
Počet 1 | Cena 24 205 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky LOCK NUT6L30-020005 |
Počet 4 | Cena 174 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING, MUFFLER6KJ0-020004 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BUSHING, MUFFLER6KJ0-020003 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky MUFFLER GUARD 16AQV-021010-6000 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE6AQV-021400-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP KIT6AQV-021500-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MUFFLER BODY ASSY6AQV-021300-6001 |
Počet 1 | Cena 7 971 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Pouzdro6AQV-021002-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER BUSHING, GUARD6AQV-021003-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER GUARD 26AQV-021020-6000 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)6AQV-020022-6000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 3 | Cena 2 730 Kč | není skladem |
