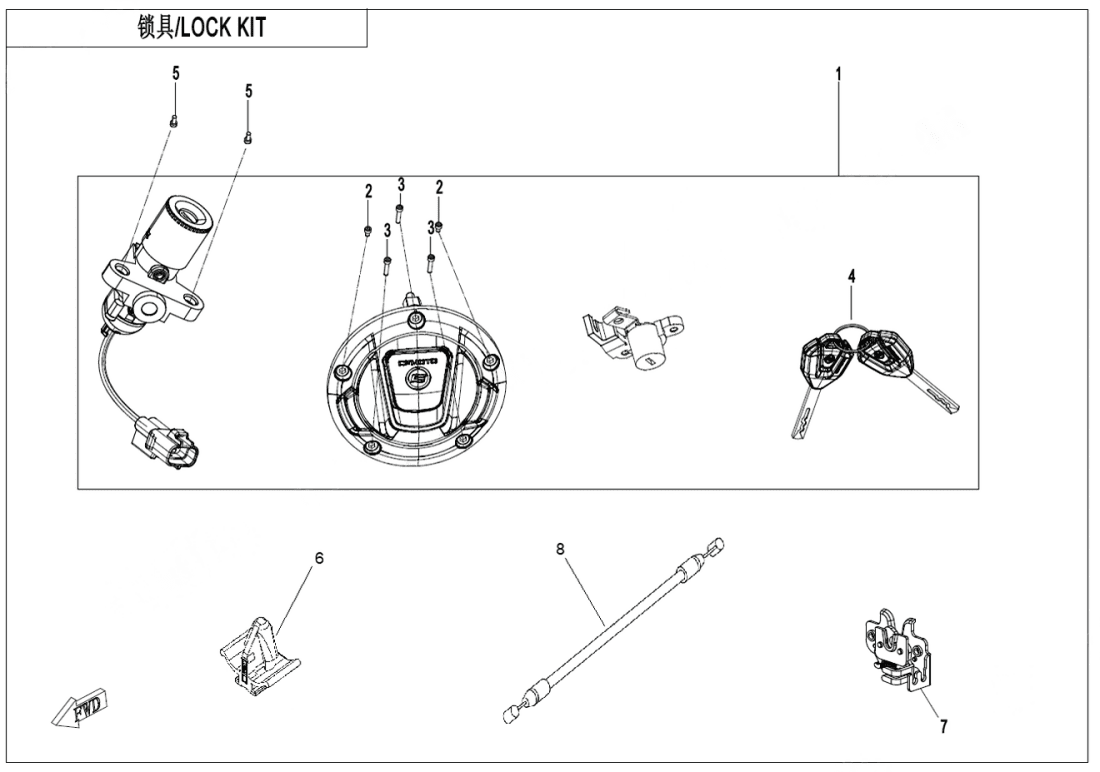

F01 LOCK KIT
F01 LOCK KIT (9)
F02 MUFFLER (22)
F03‑1 FRONT BRACKET (15)
F03‑2-A MAIN FRAME(LOW FENDER) (30)
F03‑2-B MAIN FRAME(HIGH FENDER) (31)
F03‑3 REAR FRAME (6)
F04‑1 PLASTICS 1 (21)
F04‑2 PLASTICS 2 (35)
F04‑3-A PLASTICS 3(LOW FENDER) (26)
F04‑3-B PLASTICS 3(HIGH FENDER) (27)
F04‑4 PLASTICS 4 (24)
F04‑5 PLASTICS 5 (13)
F05‑A FRONT SUSPENSION(ZEPHYR BLUE) (17)
F05‑B FRONT SUSPENSION(TUNDRA GREY) (17)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (13)
F08 BRAKE SYSTEM (49)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (26)
F12 FUEL TANK (18)
F13 SEAT (4)
F14 REAR HANDRAIL@^FOOTREST (34)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (13)
F17 DASHBOARD (7)
F18 COOLING SYSTEM (23)
F19‑1 LABEL (5)
F19‑2-A DECAL KITS(ZEPHYR BLUE) (12)
F19‑2-B DECAL KITS(TUNDRA GREY) (10)
F19‑3 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑4 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (17)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER ASSY (19)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LOCK KIT6AQV-011000-1000-10 |
Počet 1 | Cena 3 020 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW M5×830102-050008900 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SCREW M5×2530102-050025900 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky KEY6AQV-011020-4000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLIPCFCV-CAC002-2000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SEATEB8V-010900-1000-M1 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEAT CABLE6AQV-010010-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SEAT CABLE6AQV-010010-6001 |
Počet 1 | Cena 87,12 Kč |
