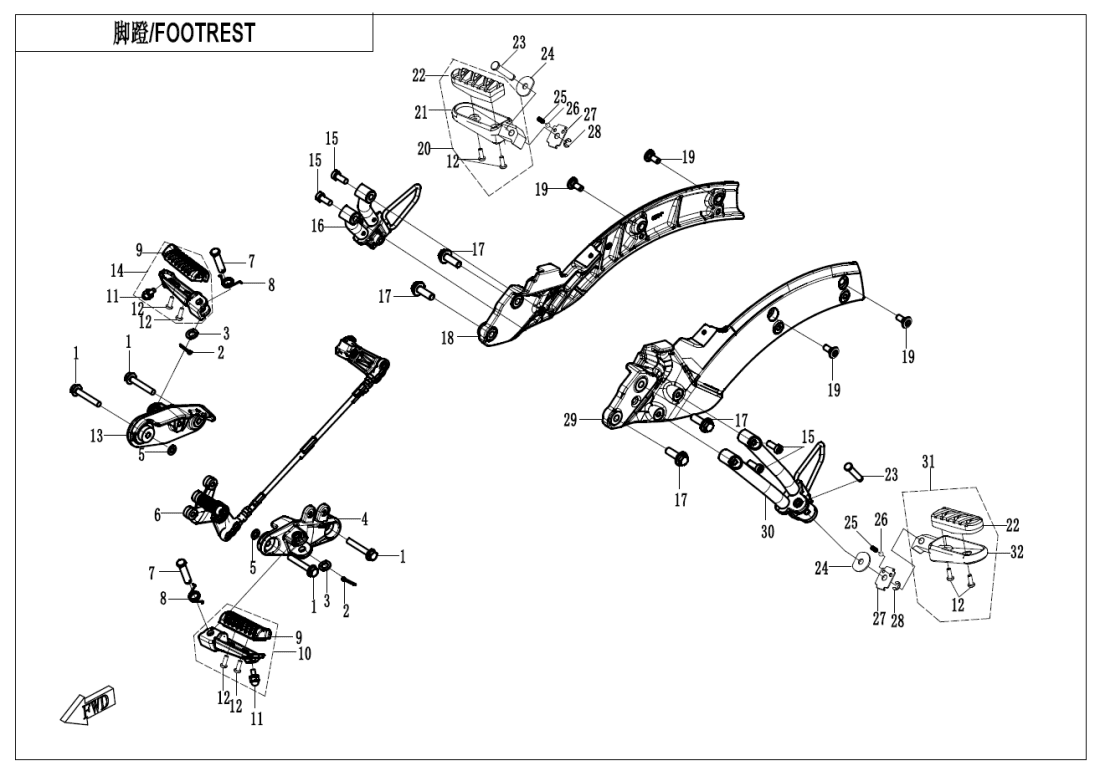

F14 FOOTREST
F01 LOCK KIT (4)
F02 MUFFLER (15)
F03‑1 FRAMEⅠ (46)
F03‑2 FRAMEⅡ (17)
F04‑1 PLASTICS Ⅰ (12)
F04‑2 PLASTICS Ⅱ (12)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (5)
F04‑6 PLASTICS Ⅵ (8)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08 MAB BRAKE ASSY (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (31)
F12 FUEL TANK (17)
F13 SEAT (12)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (10)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (3)
F19‑2 L FUEL TANK LABEL (2)
F19‑3 MODEL DECAL (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub30006-080050870 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT ASSY6KWV-140800-1000-0BP00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LIMIT BOLT6GU#-140202-6000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RH FRONT FOOTREST BRACKET6AQV-140700-7100 |
Počet 1 | Cena 2 193 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT ASSY6KWV-140900-1000-0BP00 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M8x2030102-080020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH REAR FOOTREST BRACKET ASSY6AQV-140040-7100-0BP00 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub30006-102030810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH REAR FENDER BRACKET6AQV-146000-7101-0BP00 |
Počet 1 | Cena 6 737 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M8x205HY0-220113 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RUBBER, RH REAR FOOTREST BOARD6GU#-1400B0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky RH REAR FOOTREST BOARD6GU#-140051-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER, REAR FOOTREST BOARD6GU#-140080-6000 |
Počet 2 | Cena 203 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky LH REAR FENDER BRACKET6AQV-145000-7101-0BP00 |
Počet 1 | Cena 6 737 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LH REAR FOOTREST BRACKET ASSY6AQV-140030-7100-0BP00 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RUBBER, LH REAR FOOTREST BOARD6GU#-1400A0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LH REAR FOOTREST BOARD6GU#-140041-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FRONT LH FOOTREST BRACKET6AQV-140600-7101 |
Počet 1 | Cena 2 193 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky GASKET0180-334004 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky GEARSHIFT ROD CONNECTING ASSY6AQV-141000-7100 |
Počet 1 | Cena 3 369 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SPRINGA000-140103-20000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FOOTREST RUBBER6KMV-140170-8100 |
Počet 2 | Cena 116 Kč |
