EU5+ (2025)

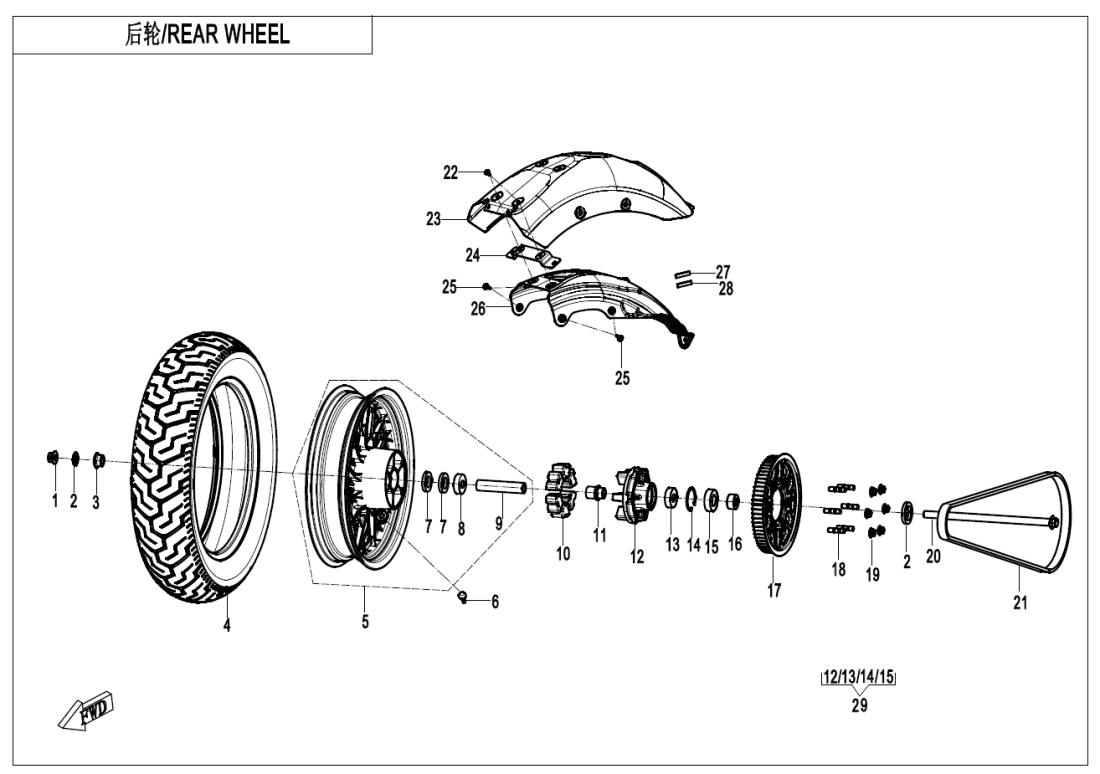

F11 REAR WHEEL
F01 LOCK KIT (4)
F02 MUFFLER (15)
F03‑1 FRAMEⅠ (46)
F03‑2 FRAMEⅡ (17)
F04‑1 PLASTICS Ⅰ (12)
F04‑2 PLASTICS Ⅱ (12)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (5)
F04‑6 PLASTICS Ⅵ (8)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08 MAB BRAKE ASSY (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (31)
F12 FUEL TANK (17)
F13 SEAT (12)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (10)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (3)
F19‑2 L FUEL TANK LABEL (2)
F19‑3 MODEL DECAL (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky NUT M16x1.56AQV-060006-1000-M1 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DRIVEN PULLEY SEAT DAMPER6AQV-110004-7100 |
Počet 6 | Cena 87,12 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DRIVEN PULLEY SEAT SHAFT SLEEVE6AQV-110003-7100 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRIVEN PULLEY SEAT6AQV-110501-7100 |
Počet 1 | Cena 9 075 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BEARING, 6205-2RS30400-02503 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5230800-05205 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL SEAL, FB35x52x830501-035800N |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LH SHAFT BUSHING, REAR WHEEL6AQV-110003-1000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky DRIVEN PULLEY6AQV-110009-7101-M1-0BP00 |
Počet 1 | Cena 7 579 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVEN PULLEY SEAT STUD6AQV-110034-7100 |
Počet 6 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BRAKE REAR WHEEL SHAFT PLAIN WASHER6AQV-110033-7100 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky REAR WHEEL SHAFT6AQV-110001-7100 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SYNCHRONOUS BELT6AQV-110008-7100-M1 |
Počet 1 | Cena 6 813 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR FENDER OUTER PLATE6AQV-110021-7101-0BM00 |
Počet 1 | Cena 6 824 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR FENDER OUTER PLATE6AQV-110021-7102-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SEAT SUPPORT6AQV-030120-7100 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M8x205HY0-220113 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR FENDER INNER PLATE ASSY6AQV-110010-7101 |
Počet 1 | Cena 6 098 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky REAR FENDER INNER PANEL ASSY6AQV-110010-7102 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FENDER RUBBER 16AQV-110031-7100 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FENDER RUBBER 26AQV-110032-7100 |
Počet 8 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DRIVEN PULLEY SEAT ASSEMBLY6AQV-110500-7100 |
Počet 1 | Cena 2 802 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH SHAFT BUSHING, REAR WHEEL6AQV-110004-1000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Pneumatika30705-1602 |
Počet 1 | Cena 3 462 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR RIM ASSY6AQV-110200-7100-0BV00 |
Počet 1 | Cena 11 122 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Ložisko30400-01784 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky OIL SEAL30500-027800N |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky REAR RIM MIDDLE SPACER6AQV-110202-7100 |
Počet 1 | Cena 218 Kč |
