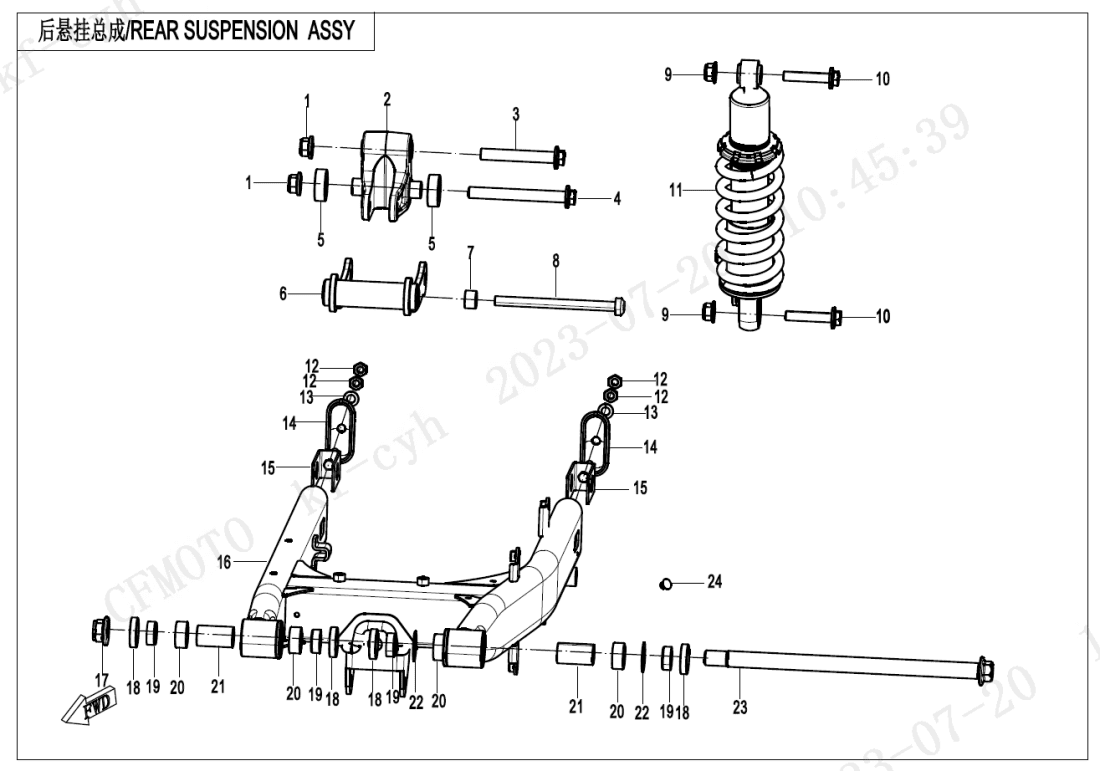

F06 REAR SUSPENSION
F01 LOCK KIT (4)
F02 MUFFLER (15)
F03‑1 FRAMEⅠ (46)
F03‑2 FRAMEⅡ (17)
F04‑1 PLASTICS Ⅰ (12)
F04‑2 PLASTICS Ⅱ (12)
F04‑3 PLASTICS Ⅲ (16)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (5)
F04‑6 PLASTICS Ⅵ (8)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (12)
F08 MAB BRAKE ASSY (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (31)
F12 FUEL TANK (17)
F13 SEAT (12)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (10)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (24)
F19‑1 WARNING DECAL (3)
F19‑2 L FUEL TANK LABEL (2)
F19‑3 MODEL DECAL (1)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (18)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Matice30204-122810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M10x50, REAR SHOCK ABSORBER6AQV-060004-1002 |
Počet 2 | Cena 58,08 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Zadní tlumič6AQV-060100-7100-M2 |
Počet 1 | Cena 9 075 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GUARD, CHAIN ADJUSTER6AQV-060021-7100-0BP00 |
Počet 2 | Cena 203 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CHAIN ADJUSTER ASSY6AQV-060020-7100 |
Počet 2 | Cena 87,12 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR FORK ASSY6AQV-060300-7100-0BP00 |
Počet 1 | Cena 6 040 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NUT M16x1.56AQV-060006-1000-M1 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky A-SHAPE SWING ARM ASSY6AQV-060550-1000 |
Počet 1 | Cena 2 570 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky NEEDLE BEARING30403-02280 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR FORK SHAFT6AQV-060001-7100 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M12x80, SWING ARM6AQV-060008-1002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Šroub30024-122110110 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RETAINER6AQV-060504-1000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky TIE ROD6AQV-060600-1001 |
Počet 1 | Cena 1 684 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SPACER, TIE ROD6AQV-060005-1000 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M10x130, TIE ROD6AQV-060009-1002 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Matice30204-102110 Alternativy: 30204-102810 |
Počet 2 | Cena 14,51 Kč |
