EU4 (2020)

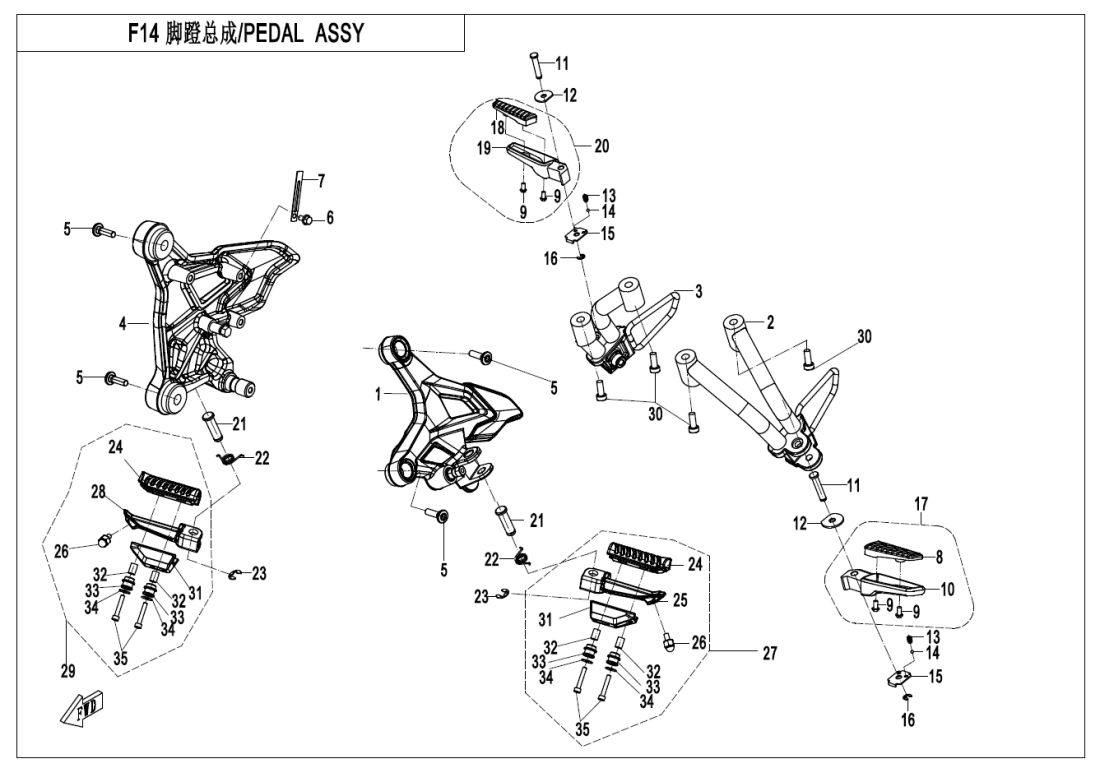

F14 FOOTREST
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (9)
F02‑A MUFFLER (6)
F02‑B MUFFLER(TH) (6)
F03‑1 FRAME (37)
F03‑2 GEARSHIFT LEVER (14)
F04‑1-A‑V1 PLASTICS1(DASHBOARD‑TFT) (27)
F04‑1-A‑V2 PLASTICS1(DASHBOARD‑TFT) (33)
F04‑1-B -V1 PLASTICS1(DASHBOARD‑LCD) (28)
F04‑1-B‑V2 PLASTICS1(DASHBOARD‑LCD) (34)
F04‑2 PLASTICS2 (16)
F04‑3 PLASTICS3 (25)
F04‑4 PLASTICS4 (23)
F04‑5 PLASTICS5 (20)
F04‑6 PLASTICS6 (30)
F05‑A FRONT SUSPENSION(NEBULA WHITE (32)
F06‑B-V1 REAR SUSPENSION(SHEET METAL) (22)
F06‑B-V2 REAR SUSPENSION(SHEET METAL) (24)
F07 FRONT WHEEL (9)
F08‑A-1 FRONT BRAKE(KAILING) (15)
F08‑A-2 REAR BRAKE(KAILING) (21)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2‑V1 REAR BRAKE SYSTEM(HANGTE) (26)
F08‑B-2‑V2 REAR BRAKE SYSTEM(HANGTE) (30)
F08‑C-V1 MAB BRAKE ASSY(ABS) (42)
F08‑C-V2 MAB BRAKE ASSY(ABS) (43)
F08‑C-V3 MAB BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (19)
F11 REAR WHEEL (20)
F12 FUEL TANK (23)
F13‑A SEAT(NEBULA BLACK (12)
F14 FOOTREST (45)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (22)
F17‑A DASHBOARD( TFT) (3)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1-V1 WARNING DECAL (2)
F19‑1-V2 WARNING DECAL (2)
F19‑2-A DECAL( TURQUOISE BLUE--NO ABS) (51)
F19‑2-D DECAL(NEBULA BLACK‑ABS) (36)
F19‑2-E DECAL(NEBULA BLACK‑NO ABS) (35)
F19‑2-F DECAL( TURQUOISE BLUE--ABS) (52)
F20‑V1 TOOLS (8)
F20‑V2 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BRACKET, LH FRONT FOOTREST6KM#-140100-8001 |
Počet 1 | Cena 4 251 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRACKET, LH REAR FOOREST6KM#-140030-8001-0BP00 |
Počet 1 | Cena 2 365 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BRACKET, LH REAR FOOTREST6KM#-140030-8000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, RH REAR FOOTREST PEDAL6KM#-140040-8001-0BP00 |
Počet 1 | Cena 2 365 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BRACKET, RH REAR FOOTREST6KM#-140040-8000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH FRONT FOOTREST BRACKET6KM#-140200-8002 |
Počet 1 | Cena 4 439 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FLANGE BOLT, M8x256KM0-140103 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RUBBER, LH FOOT PEDAL6KJ0-140132 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub (vrut)30105-050012410 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR FOOTREST SEAT, LH MATTE BLACK6KJ0-140151-2B210 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LH REAR FOOTREST SEAT6KJ0-140151-2BP00 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CIRCLIP 630802-00605 Alternativy: 30802-00603 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR FOOTREST, LH MATTE BLACK6KJ0-140150-2B210 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky LH REAR FOOTREST PEDAL6KJ0-140150-2BP00 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RUBBER ASSY, RH FOOTREST6KJ0-140142 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR FOOTREST SEAT, RH6KJ0-140161-2B200 Alternativy: 6KJ0-140161-2B210 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky RH REAR FOOTREST SEAT6KJ0-140161-2BP00 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH REAR FOOTREST6KJ0-140160-2B200 |
Počet 1 | Cena 827 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH REAR FOOTREST PEDAL6KJ0-140160-2BP00 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFT Dia 12A000-140141 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky TORSION SPRINGA000-140103-10000 Alternativy: A000-140103-20000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPLIT WASHER30802-00903 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky RUBBERS, FOOTREST6KM0-140170 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FRONT FOOTREST SEAT, LH MATTE BLACK6KM0-140131-1B200 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LH FORNT FOOTREST SEAT6KM0-140131-1BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LIMIT BOLT6KM0-130123 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH FRONT FOOTREST6KM0-140130-1B200 |
Počet 1 | Cena 1 248 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky LH FRONT FOOTREST PEDAL6KM0-140130-1BP00 |
Počet 1 | Cena 1 248 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FRONT FOOTREAT SEAT, RH MATTE BLACK6KM0-140141-1B200 |
Počet 1 | Cena 493 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky RH FORNT FOOTREST SEAT6KM0-140141-1BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH FRONT FOOTREST6KM0-140140-1B200 |
Počet 1 | Cena 1 248 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky RH FRONT FOOTREST PEDAL6KM0-140140-1BP00 |
Počet 1 | Cena 1 248 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BALANCE BLOCK, FOOTREST6KM#-140001-8001-0BP00 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Pouzdro6NTG-200419 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky CUSHION RUBBER6KN0-140002 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Podložka30305-050112 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky SCREW M5x3030102-050030860 |
Počet 4 | Cena 29,04 Kč |
