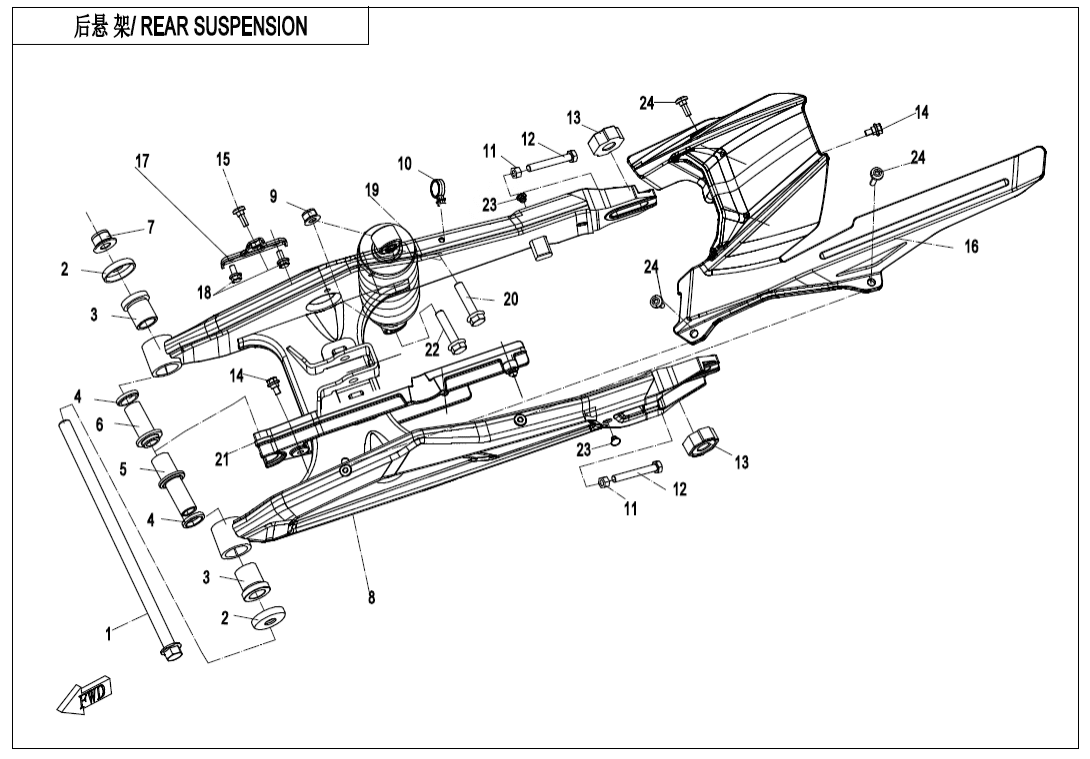

F06‑B-V2 REAR SUSPENSION(SHEET METAL)
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (9)
F02‑A MUFFLER (6)
F02‑B MUFFLER(TH) (6)
F03‑1 FRAME (37)
F03‑2 GEARSHIFT LEVER (14)
F04‑1-A‑V1 PLASTICS1(DASHBOARD‑TFT) (27)
F04‑1-A‑V2 PLASTICS1(DASHBOARD‑TFT) (33)
F04‑1-B -V1 PLASTICS1(DASHBOARD‑LCD) (28)
F04‑1-B‑V2 PLASTICS1(DASHBOARD‑LCD) (34)
F04‑2 PLASTICS2 (16)
F04‑3 PLASTICS3 (25)
F04‑4 PLASTICS4 (23)
F04‑5 PLASTICS5 (20)
F04‑6 PLASTICS6 (30)
F05‑A FRONT SUSPENSION(NEBULA WHITE (32)
F06‑B-V1 REAR SUSPENSION(SHEET METAL) (22)
F06‑B-V2 REAR SUSPENSION(SHEET METAL) (24)
F07 FRONT WHEEL (9)
F08‑A-1 FRONT BRAKE(KAILING) (15)
F08‑A-2 REAR BRAKE(KAILING) (21)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2‑V1 REAR BRAKE SYSTEM(HANGTE) (26)
F08‑B-2‑V2 REAR BRAKE SYSTEM(HANGTE) (30)
F08‑C-V1 MAB BRAKE ASSY(ABS) (42)
F08‑C-V2 MAB BRAKE ASSY(ABS) (43)
F08‑C-V3 MAB BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (19)
F11 REAR WHEEL (20)
F12 FUEL TANK (23)
F13‑A SEAT(NEBULA BLACK (12)
F14 FOOTREST (45)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (22)
F17‑A DASHBOARD( TFT) (3)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1-V1 WARNING DECAL (2)
F19‑1-V2 WARNING DECAL (2)
F19‑2-A DECAL( TURQUOISE BLUE--NO ABS) (51)
F19‑2-D DECAL(NEBULA BLACK‑ABS) (36)
F19‑2-E DECAL(NEBULA BLACK‑NO ABS) (35)
F19‑2-F DECAL( TURQUOISE BLUE--ABS) (52)
F20‑V1 TOOLS (8)
F20‑V2 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR FORK SHAFT6KM0-060001-10000 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky DUST CAP, REAR FORK6090-060010 Alternativy: 6KMV-060010-8001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky OUTER BUSHING, REAR SWING ARM6100-060008 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky ANTI-DUST RING6090-060005 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky LH INNER BUSHING, REAR SWING ARM6KJ0-060003-00001 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH INNER BUSHING, REAR FORK6KJ0-060004-00001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT M14x1.530204-143810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR FORK6KM0-060300-0BB00 |
Počet 1 | Cena 10 576 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M8x6030004-080060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky ADJUSTING BLOCK6KJ0-060002-1BB00 |
Počet 2 | Cena 232 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR INNER FENDER6KM#-060007-6000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FIXING BRACKET, REAR FENDER6KM0-060410 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Zadní tlumič6KM0-060200-00001 |
Počet 1 | Cena 7 007 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M10x1.25x4530006-102045810 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CHAIN GUIDE6KM0-060201 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M10x1.25x5030006-102050810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MOUNTING SCREW, CHAIN GUARD6KM0-060002 |
Počet 3 | Cena cena není stanovena | není skladem |
