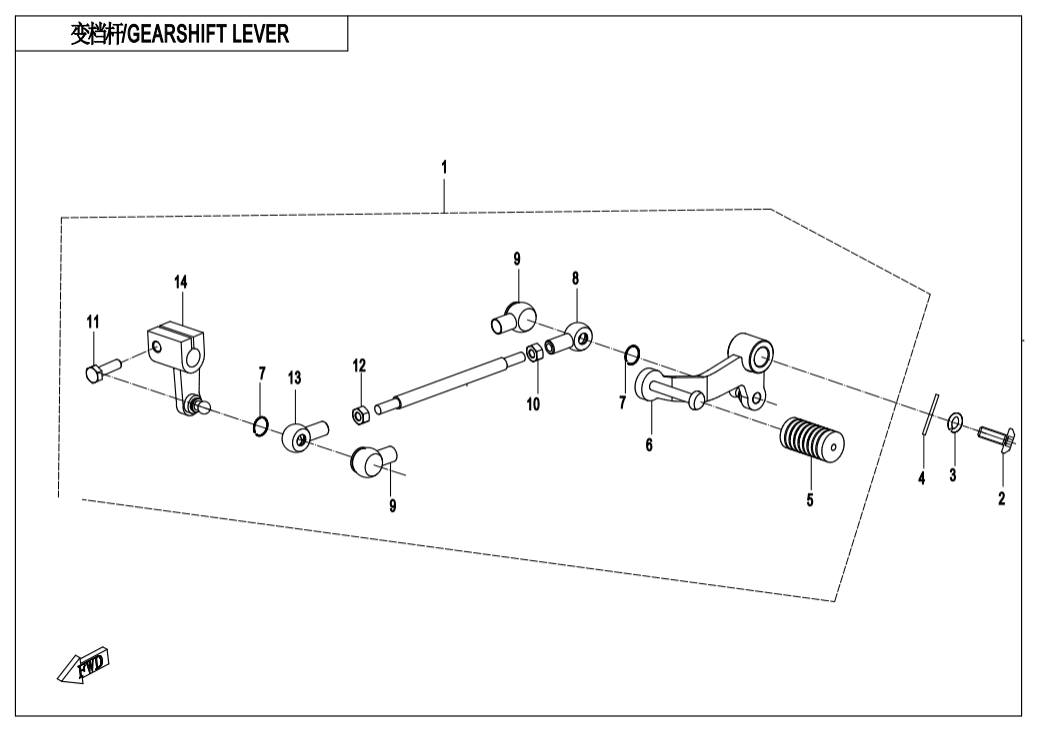

F03‑2 GEARSHIFT LEVER
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (9)
F02‑A MUFFLER (6)
F02‑B MUFFLER(TH) (6)
F03‑1 FRAME (37)
F03‑2 GEARSHIFT LEVER (14)
F04‑1-A‑V1 PLASTICS1(DASHBOARD‑TFT) (27)
F04‑1-A‑V2 PLASTICS1(DASHBOARD‑TFT) (33)
F04‑1-B -V1 PLASTICS1(DASHBOARD‑LCD) (28)
F04‑1-B‑V2 PLASTICS1(DASHBOARD‑LCD) (34)
F04‑2 PLASTICS2 (16)
F04‑3 PLASTICS3 (25)
F04‑4 PLASTICS4 (23)
F04‑5 PLASTICS5 (20)
F04‑6 PLASTICS6 (30)
F05‑A FRONT SUSPENSION(NEBULA WHITE (32)
F06‑B-V1 REAR SUSPENSION(SHEET METAL) (22)
F06‑B-V2 REAR SUSPENSION(SHEET METAL) (24)
F07 FRONT WHEEL (9)
F08‑A-1 FRONT BRAKE(KAILING) (15)
F08‑A-2 REAR BRAKE(KAILING) (21)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2‑V1 REAR BRAKE SYSTEM(HANGTE) (26)
F08‑B-2‑V2 REAR BRAKE SYSTEM(HANGTE) (30)
F08‑C-V1 MAB BRAKE ASSY(ABS) (42)
F08‑C-V2 MAB BRAKE ASSY(ABS) (43)
F08‑C-V3 MAB BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (19)
F11 REAR WHEEL (20)
F12 FUEL TANK (23)
F13‑A SEAT(NEBULA BLACK (12)
F14 FOOTREST (45)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (22)
F17‑A DASHBOARD( TFT) (3)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1-V1 WARNING DECAL (2)
F19‑1-V2 WARNING DECAL (2)
F19‑2-A DECAL( TURQUOISE BLUE--NO ABS) (51)
F19‑2-D DECAL(NEBULA BLACK‑ABS) (36)
F19‑2-E DECAL(NEBULA BLACK‑NO ABS) (35)
F19‑2-F DECAL( TURQUOISE BLUE--ABS) (52)
F20‑V1 TOOLS (8)
F20‑V2 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GEARSHIFT PEDAL6KM#-140700-8000 |
Počet 1 | Cena 1 161 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x16A010-120003 Alternativy: 6NQ#-000206-6001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky GASKET 17x24x1.6A000-080006 Alternativy: A000-080006-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SLEEVE, FOOT PEDAL6090-033601 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SHIFTING ROD ASSY6KM0-030710 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIP 1030805-01005 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STEERING COUPLING II6090-033605 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky COUPLING SLEEVE6090-033603 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M630200-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Matice30200-06087L Alternativy: 30200-060810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEERING COUPLING I6090-033602 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CONNECTING SEAT, SHIFTING ROD6KM0-030720 |
Počet 1 | Cena 189 Kč |
