EU4 (2020)

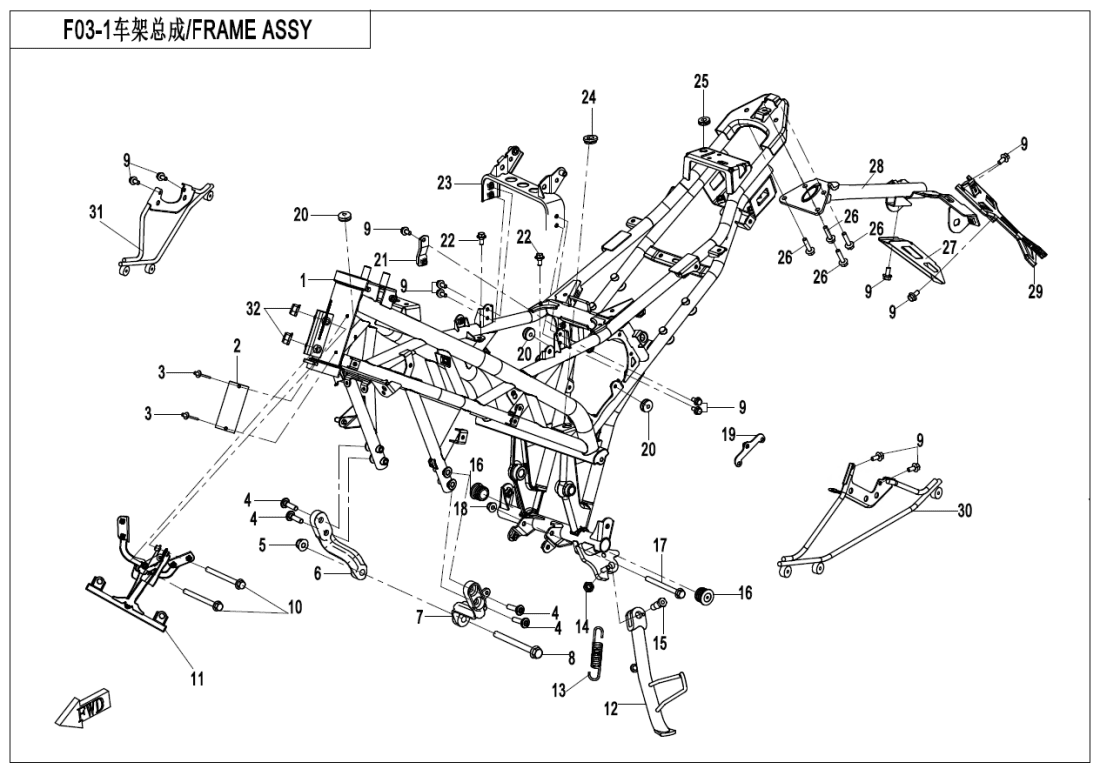

F03‑1 FRAME
F00 ENGINE FITTINGS (3)
F01 LOCK KIT (9)
F02‑A MUFFLER (6)
F02‑B MUFFLER(TH) (6)
F03‑1 FRAME (37)
F03‑2 GEARSHIFT LEVER (14)
F04‑1-A‑V1 PLASTICS1(DASHBOARD‑TFT) (27)
F04‑1-A‑V2 PLASTICS1(DASHBOARD‑TFT) (33)
F04‑1-B -V1 PLASTICS1(DASHBOARD‑LCD) (28)
F04‑1-B‑V2 PLASTICS1(DASHBOARD‑LCD) (34)
F04‑2 PLASTICS2 (16)
F04‑3 PLASTICS3 (25)
F04‑4 PLASTICS4 (23)
F04‑5 PLASTICS5 (20)
F04‑6 PLASTICS6 (30)
F05‑A FRONT SUSPENSION(NEBULA WHITE (32)
F06‑B-V1 REAR SUSPENSION(SHEET METAL) (22)
F06‑B-V2 REAR SUSPENSION(SHEET METAL) (24)
F07 FRONT WHEEL (9)
F08‑A-1 FRONT BRAKE(KAILING) (15)
F08‑A-2 REAR BRAKE(KAILING) (21)
F08‑B-1 FRONT BRAKE SYSTEM(HANGTE) (17)
F08‑B-2‑V1 REAR BRAKE SYSTEM(HANGTE) (26)
F08‑B-2‑V2 REAR BRAKE SYSTEM(HANGTE) (30)
F08‑C-V1 MAB BRAKE ASSY(ABS) (42)
F08‑C-V2 MAB BRAKE ASSY(ABS) (43)
F08‑C-V3 MAB BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (19)
F11 REAR WHEEL (20)
F12 FUEL TANK (23)
F13‑A SEAT(NEBULA BLACK (12)
F14 FOOTREST (45)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (22)
F17‑A DASHBOARD( TFT) (3)
F17‑B DASHBOARD( LCD) (7)
F18 COOLING SYSTEM (20)
F19‑1-V1 WARNING DECAL (2)
F19‑1-V2 WARNING DECAL (2)
F19‑2-A DECAL( TURQUOISE BLUE--NO ABS) (51)
F19‑2-D DECAL(NEBULA BLACK‑ABS) (36)
F19‑2-E DECAL(NEBULA BLACK‑NO ABS) (35)
F19‑2-F DECAL( TURQUOISE BLUE--ABS) (52)
F20‑V1 TOOLS (8)
F20‑V2 TOOLS (8)
F36 FUEL VAPORIZATION SYSTEM (11)
F38 OWNER'S MANUAL (1)
F41 AIR FILTER (12)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME6KM#-031000-8004-01-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME6KM#-031000-8004-01-0VG00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY6KM#-031000-8005-01-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRAME ASSY6KM#-031000-8005-01-0VG00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Štítek VIN6KN#-190012-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BLIND RIVET30902-0401320 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M86KM0-140107 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RH MOUNTING BRACKET, ENGINE MATTE BLACK6KM0-030006-1B200 |
Počet 1 | Cena 856 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LH MOUNTING BRACKET, ENGINE MATTE BLACK6KM0-030005-1B200 |
Počet 1 | Cena 856 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 17 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FRONT BRACKET6KM#-030400-8000-0B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SIDE BRACKET ASSY6KM0-030310-0B200 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING, SIDE STAND6090-030006 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M10x1.2530208-102010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER PLUG6KJ0-030503 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M8x9030006-080090810 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BRACKET, CANISTER6KM0-030030-0B200 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ABS BRACKET MATTE BLACK6KM0-030050-0B200 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky REAR MOUNTING ASSY,FUEL TANK MATTE BLACK6KM0-030100-2B200 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RUBBER SLEEVE5BY0-040010 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M8x4530006-080045810 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SUPPORT PLATE,REAR LICENCE6KJ0-030601-0BB0 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BRACKET, REAR FENDER6NT1-030100-0BB00 |
Počet 1 | Cena 870 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky BRAKCET, REAR LICENSE6KM#-030110-8000-0BP00 |
Počet 1 | Cena 464 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LH BRACKET, DEFLECTOR6KM#-030040-8001-0B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LH BRACKET, DEFLECTOR6KM#-030040-8002-0B200 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RH BRACKET, DEFLECTOR6KM#-030050-8000-0B200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky RH BRACKET, DEFLECTOR6KM#-030050-8002-0B200 |
Počet 1 | Cena 696 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky NUT M830206-080510 |
Počet 2 | Cena 14,51 Kč |
