EU5+ (2025)
Motor

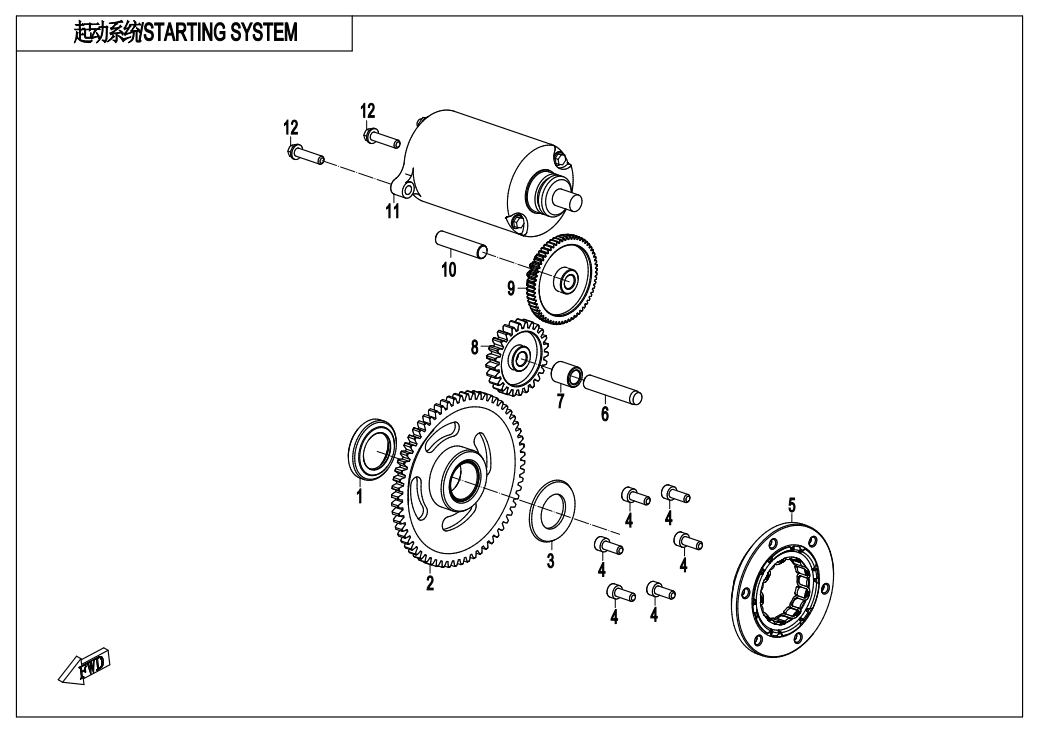

E09 STARTING SYSTEM
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SPACER RING0DM0-090007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky GEAR ASSY, STARTING MOTOR0DM0-092000-00001 |
Počet 1 | Cena 2 147 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 27x44x10DM0-090001 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky OVERRIDING CLUTCH0DM0-091000 |
Počet 1 | Cena 2 466 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SHAFT, BREATHER0800-011202 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BUSHING, MIDDLE GEAR0DM0-090004 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STARTING GEAR0DM0-090002-00001 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DUAL GEAR0DM0-090006 |
Počet 1 | Cena 857 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AXLE, DUAL GEAR0DM0-090005 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky STARTING MOTOR0DM0-093000 |
Počet 1 | Cena 3 656 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč |
