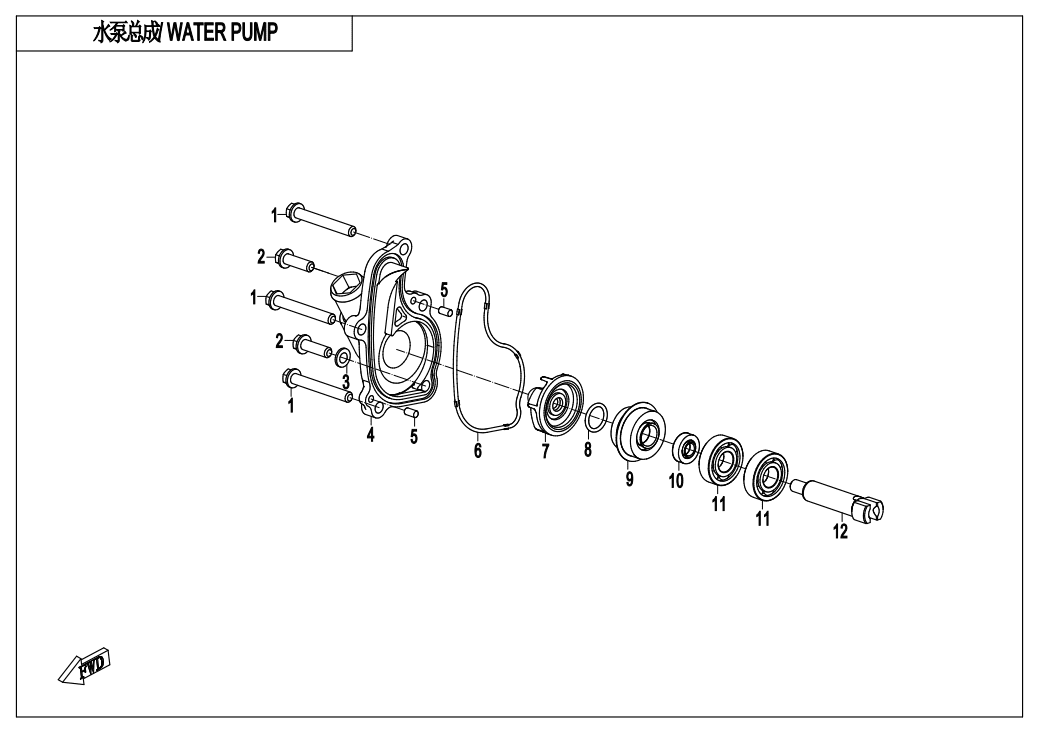

E08 WATER PUMP
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6x450180-013208-0010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky WASHER 60010-060009 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WATER PUMP COVER ASSY0DM0-080100-0HB01 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky ROLLER NEEDLE P4x7.830406-00401 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SEAL RING, WATER PUMP COVER0DM0-080003 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky IMPELLER, WATER PUMP0DM0-080002 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky O-SEAL RING 13x201A0-013005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky WATER SEAL ASSY0JWA-081000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky OIL SEAL 12x20x50010-080009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky ROLLER BEARING30400-01207 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SHAFT, WATER PUMP0DM0-080001-00001 |
Počet 1 | Cena 218 Kč |
