EU5+ (2025)
Motor

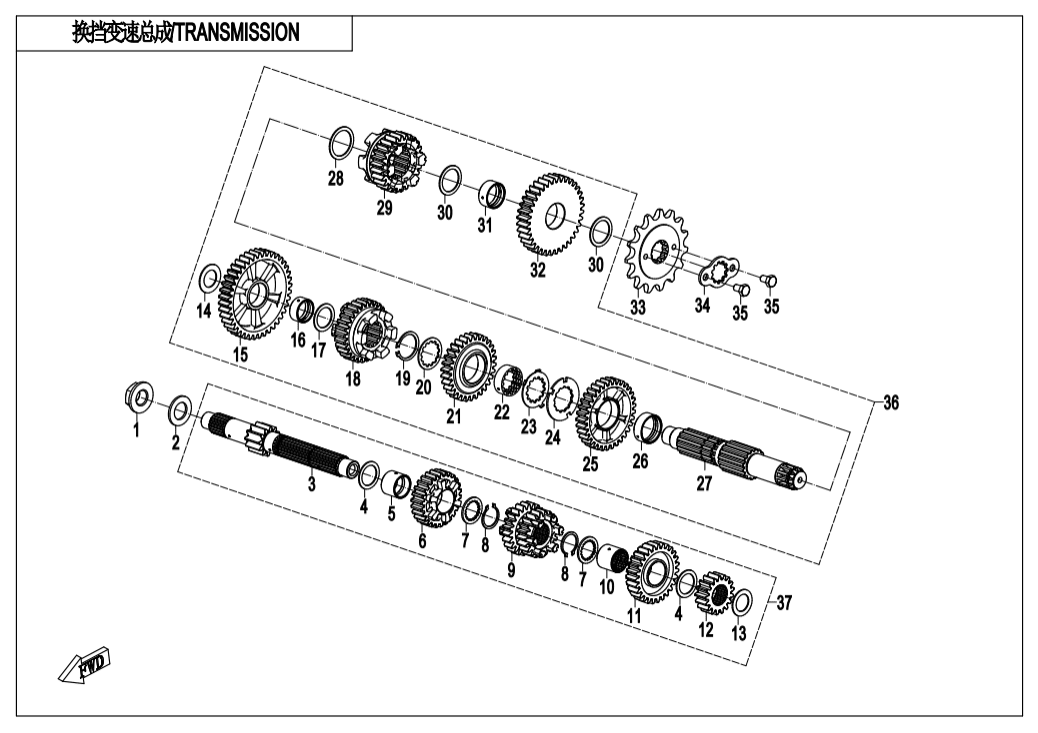

E06‑2 TRANSMISSION(2)
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Matice0110-040001-00002 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CIRCLIP160DM0-040003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky DRIVE SHAFT0DM0-061001 |
Počet 1 | Cena 1 162 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WASHER 20x27x10DM0-061006 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BUSHING 20x23x17.20DM0-061007 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DRIVE GEAR, 260DM0-061004 |
Počet 1 | Cena 668 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SPLINE WASHER 20x26x1.60DM0-061008 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 200DM0-061012 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DRIVE GEAR0DM0-061003 |
Počet 1 | Cena 1 118 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPLINE SLEEVE 230DM0-061009 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DRIVE GEAR, 270DM0-061005 |
Počet 1 | Cena 900 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DRIVE GEAR, 170DM0-061002 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WASHER 17x26x10DM0-061011 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCK WASHER 17x28x10DM0-062021 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DRIVEN GEAR0DM0-062002 |
Počet 1 | Cena 900 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BUSHING 20x23x10.50DM0-062019 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WASHER 200DM0-062018 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky DRIVEN GEAR0DM0-062006 |
Počet 1 | Cena 1 089 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 250DM0-062017 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SPLINE WASHER 25x31x10DM0-062016 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky DRIBEN GEAR0DM0-062005 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPLINE SLEEVE 25x100DM0-062015 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky LOCK WASHER 250DM0-062014 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPLINE WASHER 25x42x1.60DM0-062013 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky DRIVEN GEAR, 330DM0-062004 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BUSHING 25x28x100DM0-062012 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky COUNTERSHAFT0DM0-062001-00001 |
Počet 1 | Cena 610 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky WASHER 25x32x10DM0-062011 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky DRIVEN GEAR0DM0-062007 |
Počet 1 | Cena 1 365 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WASHER 22x29x10DM0-062008 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky BUSHING 22x25x110DM0-062009 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky DRIVEN GEAR, 360DM0-062003 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky DRIVE SPROCKET0DNV-060001-4000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky GUARD, SPROKET0DM0-060002 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BOLT M6x1030004-060010850 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky COUNTERSHAFT ASSY0DM0-062000 |
Počet 1 | Cena 7 028 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky MAIN SHAFT ASSY0DM0-061000 |
Počet 1 | Cena 4 603 Kč |
