EU5+ (2025)
Motor

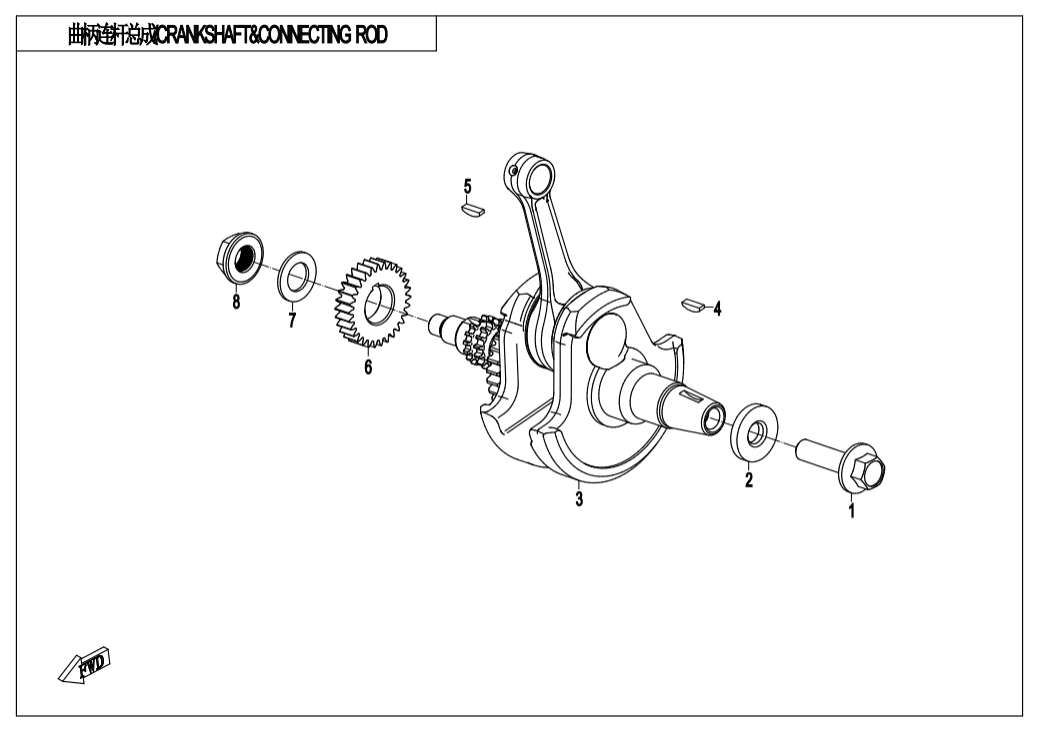

E04 CRANKSHAFT@^CONNECTING ROD
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M12x1.25x450700-040001-20000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WASHER 12.5x33x50700-040002-00001 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANK CONNECTING ROD SUB ASSY0DNV-041000-4000-Q0-00001 |
Počet 1 | Cena 12 995 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CRANK CONNECTING ROD SUB ASSY0DNV-041000-4000-Q0-00002 |
Počet 1 | Cena 8 857 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WOODRUFF KEY0010-040006 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WOODRUFF KEY0DM0-040009 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OUTPUT GEAR0DM0-040002 |
Počet 1 | Cena 1 349 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIP160DM0-040003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Matice0110-040001-00002 |
Počet 1 | Cena 29,04 Kč |
