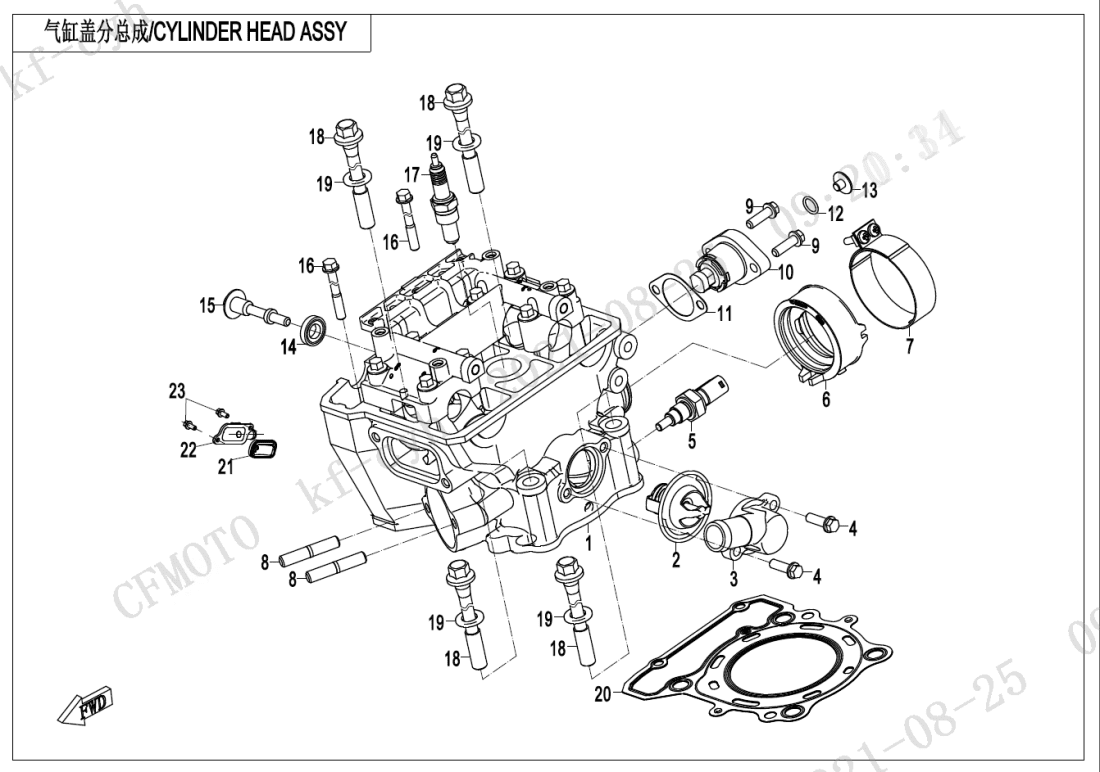

E02‑2 CYLINDER COVER
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CYLINDER HEAD ASSY0DNV-022200-5000-0BP00 |
Počet 1 | Cena 9 075 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky THERMOSTAT ASSY0DM0-022400 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky THERMOSTAT CAP0DM0-022005-0BP00 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT M6x200010-023010-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WATER TEMPERATURE SENSOR018B-022810 |
Počet 1 | Cena 1 103 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CONNECTING PIPE, THROTTLE BODY0DNV-022006-4000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP, CONNECTING PIPE0DM0-022300 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STUD0180-022003-00002 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x220010-080013-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky TENSIONER ASSY0DM0-024500-10001 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SEALING GASKET, TENSIONER0DM0-024011 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky O-SEAL RING 10x1.60060-022001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky HEX FLANGE BOLT M6x60JYA-023001-00001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SEAL RING, CYLINDER HEAD COVER BOLT0700-021200 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DAMPING BOLT, CYLINDER HEAD0DM0-022008-00001 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub0010-011016-00001 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ZAPALOVACÍ SVÍČKA0700-170200 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub0700-012013-00002 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WASHER 10.5x19x2.30700-022016 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CYLINDER HEAD GASKET ASSY0DNV-022100-4000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SPRING VALVE ASSY1F30-026100-10000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING VALVE CAP1F30-026001-2BP00 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT M6×1430001-060014810 |
Počet 2 | Cena 14,52 Kč |
