EU5+ (2025)
Motor

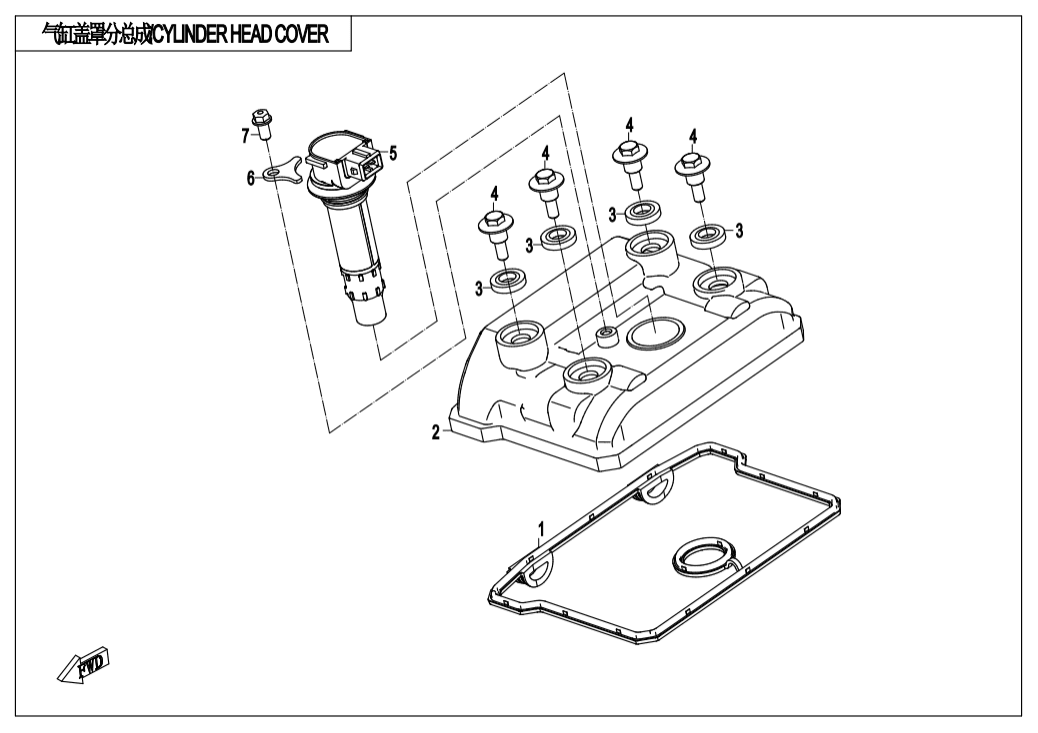

E02‑1 CYLINDER HEAD COVER
E01‑1 RIGHT CRANKCASE (18)
E01‑2 LEFT CRANKCASE (24)
E01‑3 RIGHT SIDE COVER (25)
E01‑4 LEFT SIDE COVER (18)
E02‑1 CYLINDER HEAD COVER (7)
E02‑2 CYLINDER COVER (23)
E02‑3 CYLINDER @^ PISTON (9)
E02‑4 CAMSHAFT (64)
E03‑A MAGNETO(SUZHOU GONGCHENG) (5)
E03‑B MAGNETO(CHONGQING LIJIAN) (5)
E04 CRANKSHAFT@^CONNECTING ROD (9)
E05‑B CLUTCH(SLIPPING CLUTCH ) (13)
E06‑1 TRANSMISSION(1) (22)
E06‑2 TRANSMISSION(2) (37)
E07 OIL PUMP (10)
E08 WATER PUMP (12)
E09 STARTING SYSTEM (12)
E16 BALANCER SHAFT (5)
E17 THROTTLE@^INJECTOR (6)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SEAL RING ASSY, CYLINDER HEAD COVER0DM0-021100 |
Počet 1 | Cena 377 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER HEAD COVER0DM0-021001-0HB00 |
Počet 1 | Cena 944 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SEAL RING, CYLINDER HEAD COVER BOLT0700-021200 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky BOLT, CYLINDER HEAD COVER0700-021003-00001 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky IGNITION COIL0DM0-178000 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PRESS PLATE0DM0-021002 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč |
